Фасады

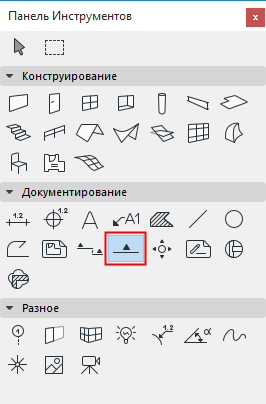

Этот инструмент создает проекции Фасадов и связанные или несвязанные маркеры Фасадов.

В отличие от Разрезов:

• Фасады обычно не производят “разрезание” конструкции, а создают профильный (фасадный) вид конструкции, формируемый из удаленной точки.
• Для фасада нет варианта Отсутствует для глубины (горизонтального диапазона).
• Маркеры фасадов отличаются от маркеров разрезов; следовательно, характеристики маркера в диалоге Параметры фасада отличаются от характеристик маркера в диалоге Параметры разреза.
• В отличие от линии разреза, линия фасада приводится только на экране и не показывается в макете.

  См. Показ Линий Детализации Маркеров.

Во всех других отношениях инструмент Фасад функционирует точно так же, как и инструмент Разрез.

• Для создания проекции Фасада следует разместить на Плане Этажа исходный маркер Фасада.
• Параметры обновления проекции Фасада определяются его (Модель или Чертеж).
• Панель Отображение Модели в диалоге Параметров Фасада определяет показ проекции, а панели Маркер и Символ Маркера можно настроить содержимое и внешний вид маркера Фасада.
• Связанный маркер Фасада, содержащий только ссылочную информацию (не создающий никакой проекции), может быть размещен в окнах Плана Этажа, Разрезов, Фасадов, Разверток, 3D-документов, Деталей и Рабочих Листов.
• Можно создавать и Несвязанные Маркеры Фасадов.

Перемещение Маркера Фасада

Эта возможность доступна только для маркеров Фасадов и Разверток.

Выберите линию фасада; при этом выбирается маркер и показывается его вершина.

Сделайте щелчок в этой вершине, выберите в локальной панели пиктограмму Перемещение маркера и переместите маркер в необходимое место.

Маркер будет сохранять это положение, даже если линия фасада перемещается или поворачивается.
