Создание Группы Разверток

Развертки обычно создаются группами (например, при размещении четырех сегментов полилинии по периметру помещения создаются четыре развертки).

Развертка, созданная с помощью полилинии или прямоугольника, имеет отдельные виды для каждого сегмента линии; каждый вид строится перпендикулярно к сегменту.

1. Активируйте инструмент Развертка.

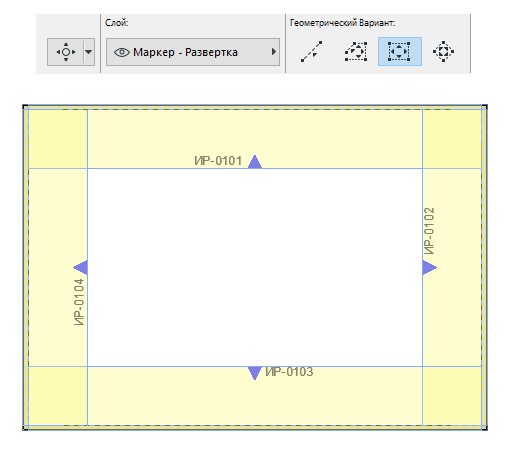

2. Воспользуйтесь прямоугольным или полигональным методом, чтобы указать Границы Помещения, или сделайте щелчок мышью на многоугольнике Зоны при нажатой клавише Пробел.





   Созданный элемент прямоугольника/линии/полилинии соответствует Границам Помещения группы Разверток.

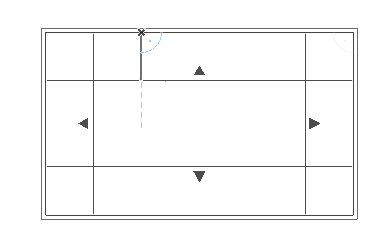

3. Переместите курсор в нужную точку наблюдения. Стрелки обратной графической связи помогают определить направление взгляда создаваемой Развертки.

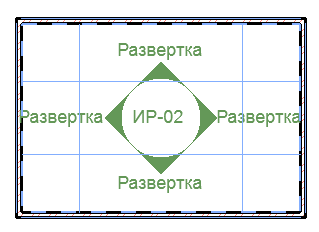

4. Щелчком мыши разместите Маркер Развертки.





   Для Разверток используется специальный ИР-маркер - объект GDL с редактируемыми параметрами.

   ИР-маркеры размещаются посередине каждого сегмента ИР-линии или в центре помещения.

   Для настройки стиля Маркера и его расположения используется Панель Маркер диалога Параметров Развертки. Отображение маркера любой проекции можно отключить, выбрав в этой панели вариант "Нет маркера".

   См. Параметры Развертки - панель Маркер.

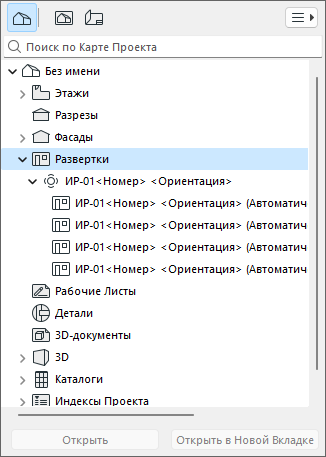

5. Создается новая группа проекций, включаемая в Карту Проекта.

Каждая новая проекция Развертки включается в Группу Разверток, даже если Группа содержит только один взгляд.

Группы Разверток автоматически включаются в отдельные поднабор Карты Проекта.

Вы не можете перемещать отдельные проекции Разверток между различными группами или папками; они всегда перемещаются как группа.

Развертки рассматриваются как группы при нумерации, отображении, Показе на Этажах и Слоях, использовании функций Фоновой Ссылки и размещении в Макетах.

Для детальной настройки отображения Разверток в Макете обычно используются опции "Параметров Авторазмещения", присутствующие в диалоге Параметров Основного Макета.

Чтобы выбрать группу Разверток, выберите любую линию Границы ее Помещения.

Однако, параметры каждого отдельного сегмента Границ Помещения настраиваются по отдельности.
