Отображение и Редактирование Линий и Диапазона Маркера Развертки

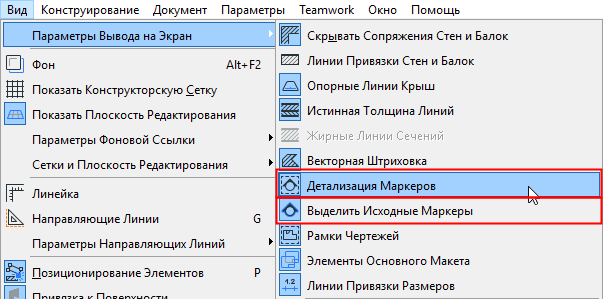

Для управления показом линий/диапазона Маркеров Разверток используются два переключателя, расположенные в меню Вид > Параметры Вывода на Экран:

  • Детализация Маркеров: служит для включения и отключения показа границ Диапазона Разверток по Горизонтали и линий Границ Помещения
  • Выделение Исходных Маркеров: включает и отключает выделение цветом Диапазона Разверток по Горизонтали. Для настройки цвета этого выделения используется команда Параметры > Окружающая Среда > Представление на Экране.

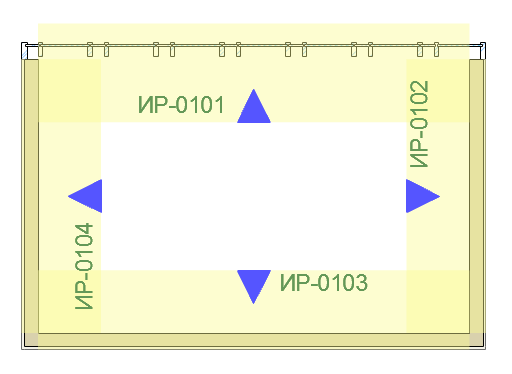

Детализация Маркеров Включена (Ограниченная проекция ИР)

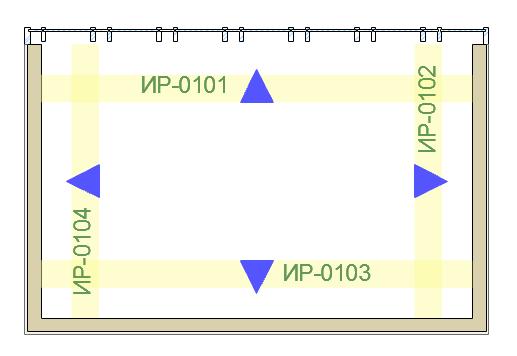

Детализация Маркеров Включена (Неограниченная проекция ИР)

Редактирование Границ Помещения

  1. Выберите Развертку или Группу Разверток:
    Прим.: Если для Группы Разверток используется один общий маркер, то выбор этого маркера также приводит в выбору Группы.
  2. Воспользуйтесь командами локальной панели для редактирования линий.
    Прим.: Добавление новых точек приводит к созданию новых проекций Разверток.
