Переопределение 3D-документа

Переопределение 3D-документа: Открытие и Изменение исходного окна

Если окно 3D-документа находится на переднем плане,

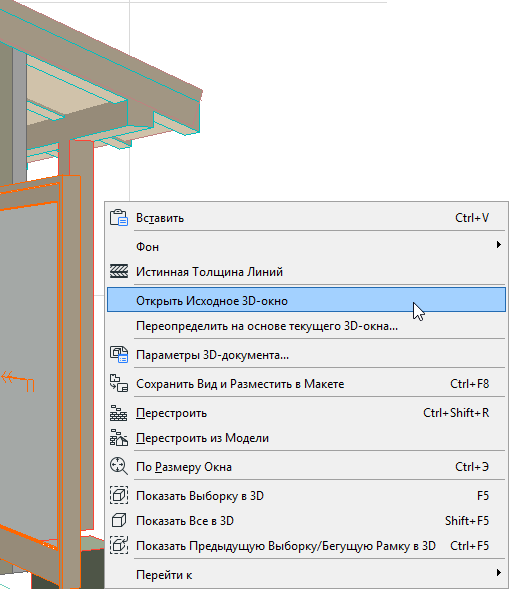

щелкните правой кнопкой мыши и выберите из контекстного меню команду Открыть Исходное 3D-окно (для 3D-проекций) или Открыть Исходный Этаж (для Проекций Планов Этажей).

Или щелкните правой кнопкой мыши на названии вида или проекции 3D-документа в Навигаторе и выберите команду Открыть Исходный Вид.

Внесите необходимые изменения в исходном окне:

• Отредактируйте элементы, параметры слов, ориентацию или проекцию
• Измените показ элементов с помощью Выборки/Бегущей Рамки;
• Если исходным является 3D-окно, можно также изменить настройки Фильтрации элементов (Вид > Элементы в 3D-виде > Фильтрация и Отсечение Элементов в 3D) и переместить Плоскости Сечений

Затем воспользуйтесь командой Переопределить, присутствующей:

• в контекстном меню 3D-документа, выбранного в Карте Проекта

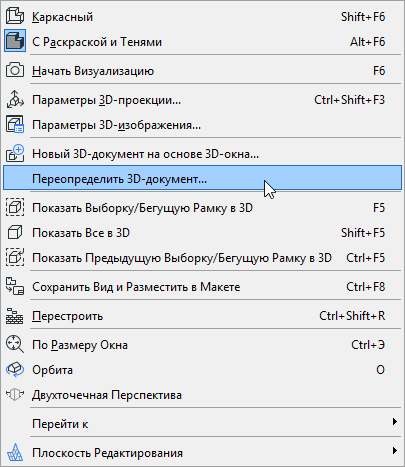

• в контекстном меню 3D-окна или Плана Этажа

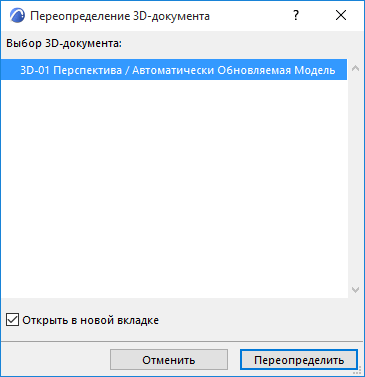

В результате будет открыт диалог Переопределения 3D-документа.

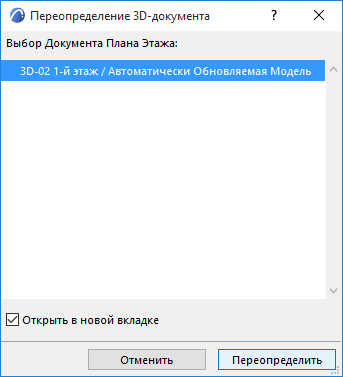

Выберите 3D-документ, который хотите переопределить на основе текущего 3D-окна или Плана Этажа.

Нажмите кнопку Переопределить.

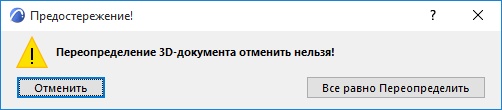

Появится предупреждение о том, что операцию переопределения отменить нельзя.

Нажмите кнопку Все равно Переопределить.

Переопределение 3D-документа на основе Текущего (3D-окна или Плана Этажа)

Доступ к этой команде осуществляется при помощи:

• контекстного меню окна 3D-документа
• в контекстном меню 3D-документа, выбранного в Карте Проекта
• В диалоге Параметров 3D-документа активируйте маркер Переопределить проекцию, плоскости сечений и видимые элементы, чтобы переопределить 3D-документ на основе текущего 3D-окна (доступно для 3D-документов, созданных на основе 3D-проекции).

Переопределение на основе Текущей 3D-проекции:

3D-документ переопределяется на основе следующих параметров текущего 3D-окна:

• 3D-проекции, включая уровень увеличения.
• Фильтрации и Отсечения Элементов в 3D (Вид > Элементы в 3D-виде).
• Ограничения отображения элементов Выборкой/Бегущей Рамкой.
• Плоскости Сечений
  Прим.: Текущее окно не обязательно должно совпадать с исходным окном 3D-документа. “Текущее” - означает открытое в данный момент или последнее открытое.

Переопределение на основе текущей Проекции Плана Этажа:

3D-документ переопределяется на основе следующих параметров текущего Плана Этажа:

• Ограничения отображения элементов Выборкой/Бегущей Рамкой.
• Ориентации
• Уровня Увеличения
• Этажа

Переопределение исходного вида на основе параметров 3D-документа

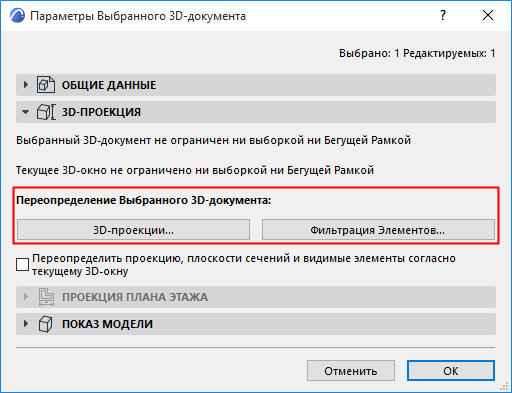

В диалоге Параметров Выбранного 3D-документа: воспользуйтесь диалогами для изменения 3D-документа и его исходного 3D-окна.

Изменения 3D-документа будут выполнены после нажатия кнопки OK и выхода из диалога Параметров 3D-документа. Текущее 3D-окно не претерпит изменений.

Переопределение 3D-проекции: нажмите эту кнопку, чтобы изменить параметры 3D-проекции исходного 3D-окна.

См. также Параметры 3D-проекции.

Переопределение Фильтрации Элементов: нажмите эту кнопку, чтобы открыть диалог Фильтрации и Отсечения Элементов в 3D. Измените фильтрацию элементов, отображаемых в исходном 3D-окне.

См. также Диалог Фильтрация и Отсечение Элементов в 3D.
