Визуализация всей модели

Даже если выбран вариант Неполного Показа Конструкций, вы можете полностью отобразить конструкции.

Вы можете в любое время выбрать вариант Показать всю модель для Вашей ссылки фона:

  1. Активируйте функцию ссылки фона.

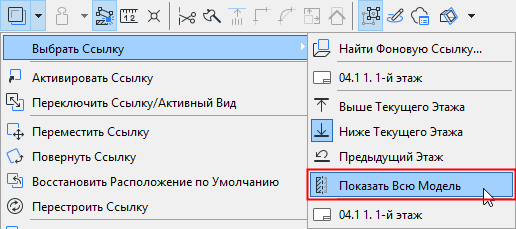

  2. Из всплывающего меню Фон (табло команд Стандарт) выполните команду Выбрать ссылку > Показать всю модель.

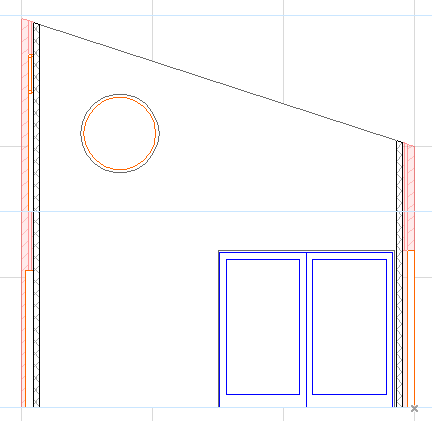

В приводимом ниже разрезе многослойные стены представляются только своими слоями-ядрами, однако, так как для ссылки фона включена команда Показать всю модель, остальные слои также приводятся (они представлены красным цветом).



При выборе элемента, когда установлен неполный показ конструкций, узловые точки показываются в своем исходном месте. Однако подсветка, сопровождающая выбор элемента, применяется только к видимым частям элемента.



При предварительном выборе элемента производится идентификация как всего элемент, так и видимой его части. При предварительном выборе элемента его выделение другим цветом производится только на видимой части, однако курсор распознает линию привязки элемента, даже если она не включена в видимую часть. Например, на приводимом ниже рисунке невидимая линия привязки распознается курсором в виде жирного знака мерседес.

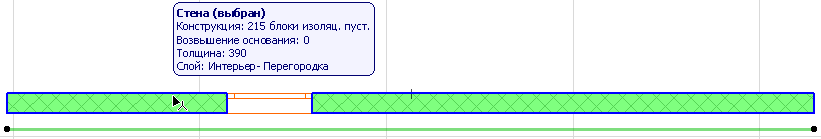

Инфо-метка содержит толщину всего элемента, а не его видимой части:
