Размещение Чертежа на нескольких Макетах
Если созданный на основе каталога чертеж не помещается на макете, что часто происходит с большими каталогами, то эта команда позволяет быстро разделить каталог и разместить его на нескольких макетах.
Эта возможность доступна только для чертежей, созданных на основе каталогов элементов и индексов проекта.
- Выберите находящийся на Макете Чертеж. Нажмите в Локальной Панели кнопку Реструктуризации Таблицы, чтобы графически задать максимальные размеры чертежа.

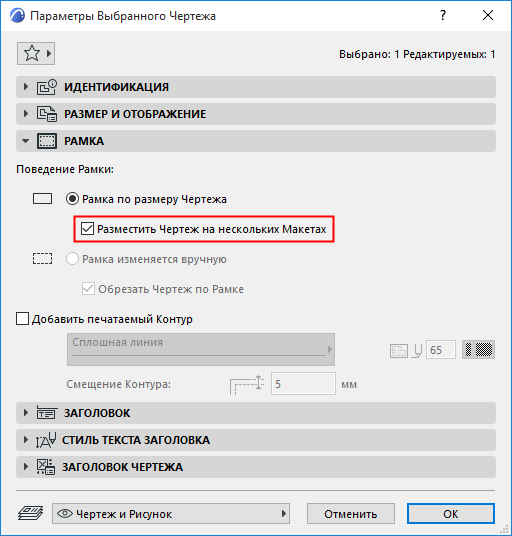

- В диалоге Параметров Выбранного Чертежа раскройте панель Рамки и активируйте маркер Разместить Чертеж на нескольких Макетах. Прим.: Этот маркер становится доступен только при выборе чертежа, созданного на основе Каталога Элементов. В противном случае он недоступен.
- В результате будет создано необходимое количество Макетов для размещения всего Каталога.

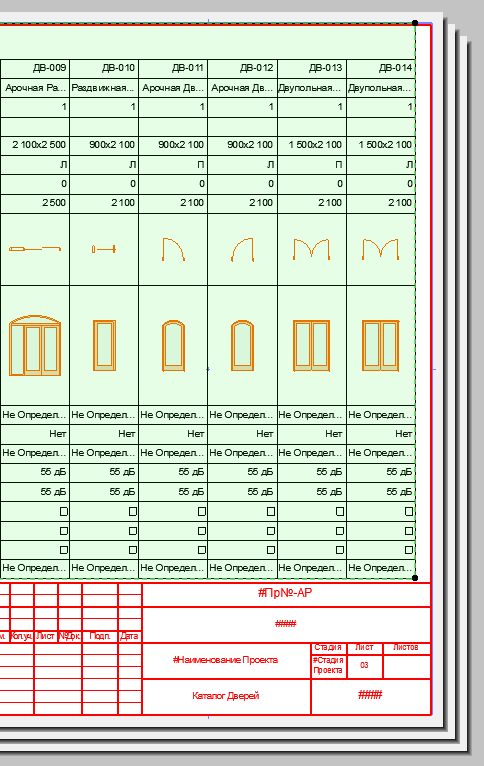

В приведенном ниже примере на макете размещена Ведомость Окон. Применение функции Размещения Чертежа на нескольких Макетах привело к разделению Ведомости Окон на три Макета. В Окне Макета видно, что Чертеж располагается на нескольких листах:

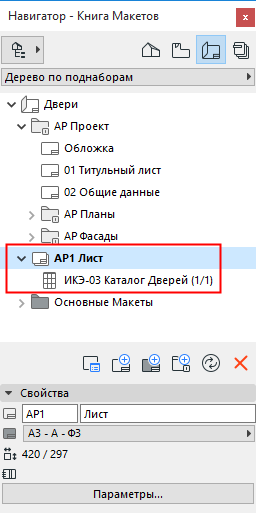

В Книге Макетов Навигатора приводится только один макет, однако он имеет "многостраничную" пиктограмму, а после Имени Чертежа указывается общее количество Макетов, на которых он расположен.
В книге макетов можно перемещаться между страницами обычным образом, используя навигационные кнопки в нижней части окна макета.
