Параметр Учитываемой Площади в Каталоге Покрытий

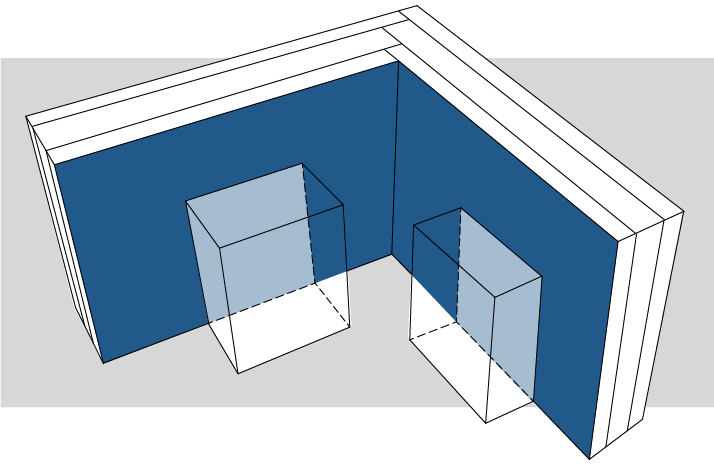

Учитываемая Площадь — это видимая (ничем не перекрываемая область поверхностей элементов). На приведенной ниже иллюстрации темно-синяя поверхность является “Учитываемой Площадью”, а светло-голубая рассматривается как “Перекрываемая”.
Для точного определения учитываемой площади можно воспользоваться диалогом Уменьшения Учитываемой Площади, доступным из Параметров Схема Каталога Покрытий.
Уменьшение Учитываемой Площади

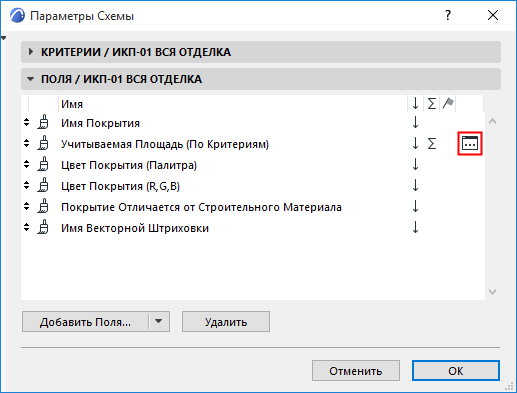

- В панели Поля диалога Параметров Схемы: выберите поле Учитываемая Площадь (по Критериям).
- Нажмите кнопку , чтобы открыть диалог Уменьшения Учитываемой Площади.

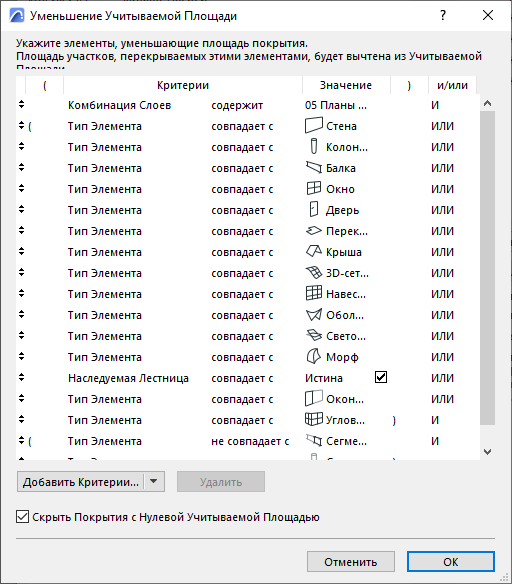

- Настройте критерии определения перекрывающих элементов (уменьшающих собой Учитываемую Площадь расположенных за ними элементов).
Пример: обычные конструктивные элементы являются перекрывающими, если они перекрывают собой поверхность стены, и Учитываемая Площадь поверхности этой стены уменьшается соответствующим образом.
Однако некоторые элементы, хотя они и перекрывают поверхность, не следует рассматривать как перекрывающие элементы. В этом примере: объекты, светильники и зоны не должны влиять на площади стен, поэтому они не включены в список.
Скрыть Покрытия с Нулевой Учитываемой Площадью
По умолчанию этот маркер отмечен. Это означает, что покрытия поверхностей, обладающих нулевой учитываемой площадью, не будут включены в каталог.
Покрытие Отличается от Строительного Материала
Это поле отображается в каталоге в виде маркера (например, как "Окрашено"), чтобы указать, что покрытие поверхности было заменено.
