Содержание каталога: Критерии и поля

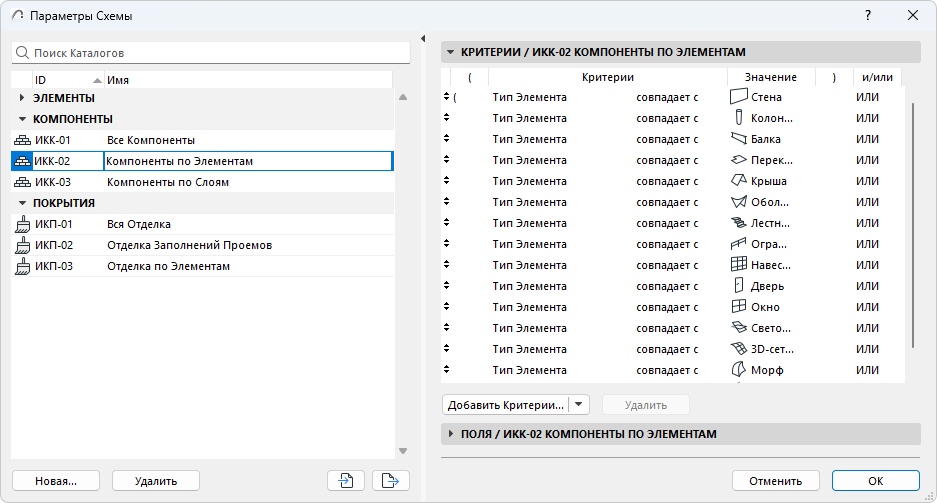

В диалоге Параметров Схемы можно настроить критерии и поля Интерактивного Каталога.

Что открыть его, выполните одно из следующих действий:

  • Нажмите кнопку Параметры Схемы, расположенную в верхнем правом углу окна Каталога.
  • Воспользуйтесь командой Параметры Схемы, присутствующей в контекстном меню в Навигатора.
  • Выберите в Навигаторе Каталог и нажмите в нижней части Панели Навигатора кнопку “Параметры”.
  • Воспользуйтесь командой меню Документ > Каталоги > Параметры Схемы.


В левой панели отображаются схемы проекта, сгруппированные по типам (например, Схемы Элементов, Схемы Компонентов).

  • Щелчок на названии столбца (ID/Имя) позволяет выполнить сортировку схем в определенном порядке.
  • Выберите схему, которую требуется отредактировать или воспользуйтесь кнопками для создания, дублирования, удаления, импорта или экспорта схем.
  • При необходимости создайте новые схемы (см Создание нового каталога)
  • Наименование и ID Схем можно редактировать прямо в этом списке.
  • Вы также можете импортировать и экспортировать схемы между проектами в виде файлов в формате XML

Справа отображаются Критерии и Поля выбранного каталога
