Менеджер ID элементов

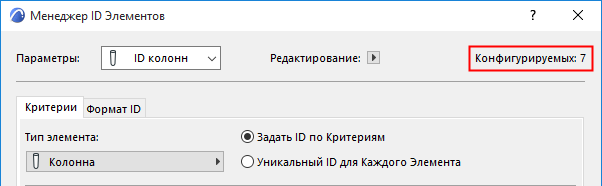

Этот диалог, открываемый при помощи команды меню Документ > Дополнения Ведомостей, служит для настройки номеров ID элементов проекта на основе критериев. Эта команда также может использоваться для изменения автоматически создаваемых ID. Настраиваемые здесь параметры могут быть сохранены для последующего использования.

Конфигурации, создаваемые и сохраняемые в Менеджере ID Элементов, упрощают подготовку элементов проекта для последующего использования в ведомостях и спецификациях.

Прим.: Эти команды доступны только на Плане Этажа.

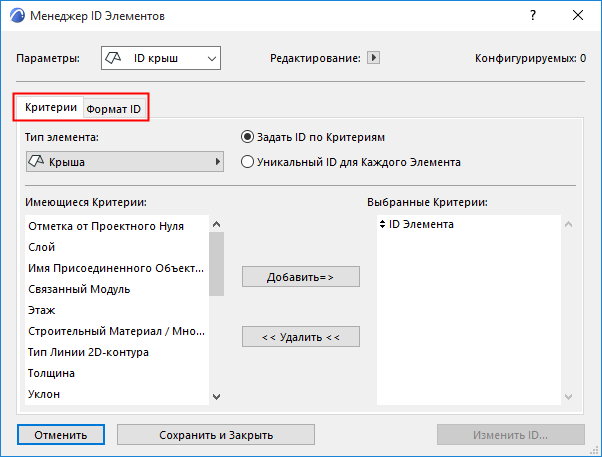

Диалог состоит из двух вкладок: Критерии – здесь задаются критерии соответствия реквизитов; и Формат ID - здесь настраиваются способы формирования ID.



Критерии

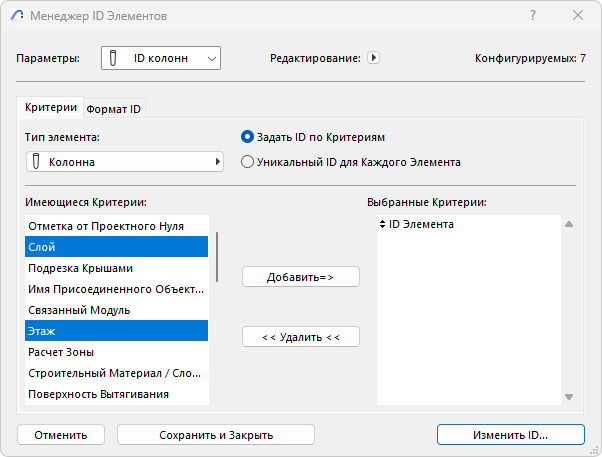

Активировав вкладку Критериев, выберите Тип Элементов.

  • Если на Плане Этажа выбраны какие-либо элементы, то в Менеджере ID Элементов будут учитываться только эти выбранные элементы.
  • Если вы выбрали элементы, но не используете никакие Критерии, то номера ID будут назначены в порядке выбора элементов.
  • Если на плане этажа ничего не выбрано, команда работает со всеми размещенными и видимыми (то есть не расположенными на спрятанных слоях) элементами.


Выберите и добавьте критерии в правый список.



Формат ID

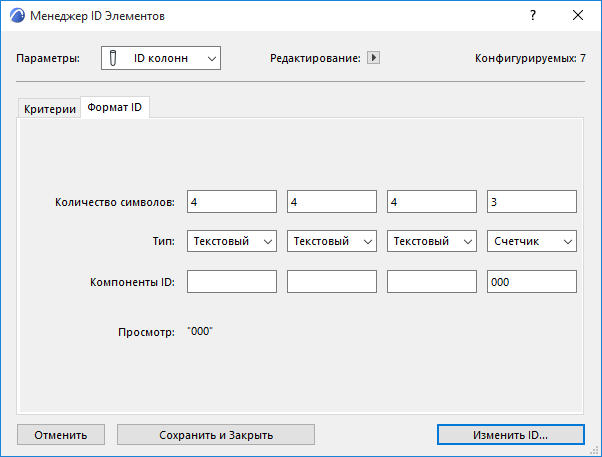

Перейдите вкладку Формат ID . Здесь вы можете самостоятельно настроить Форматы ID:



Менеджер ID Элементов позволяет разделить ID на 4 части.

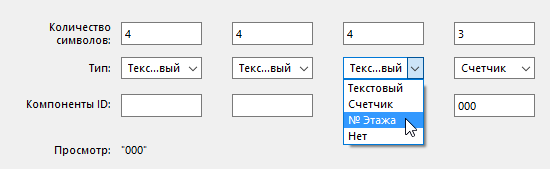

Каждая из частей может содержать произвольный текст, значение счетчика или номер этажа.


  • Выберите тип Текст для ввода специального текста.
  • Выберите тип Счетчик, чтобы задать назначение цифр или литер, таких как “aa”, которые будут увеличиваться для каждого следующего ID.
  • Выберите вариант No. Этажа, если хотите добавить в ID номера собственных этажей элементов.
    Прим.: Номером этажа можно воспользоваться только в том случае, если Этаж был выбран в качестве критерия группирования.

Генерация ID Элементов

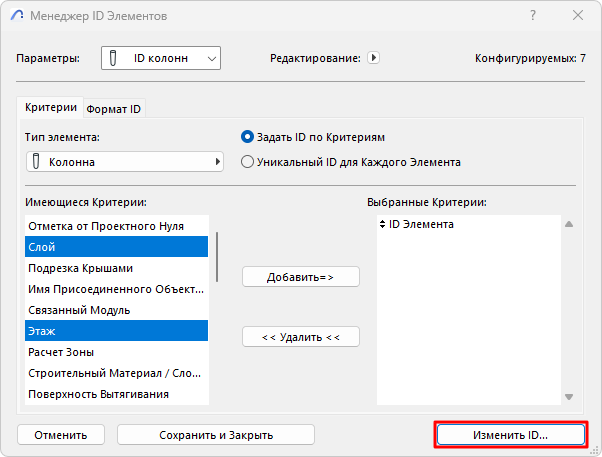

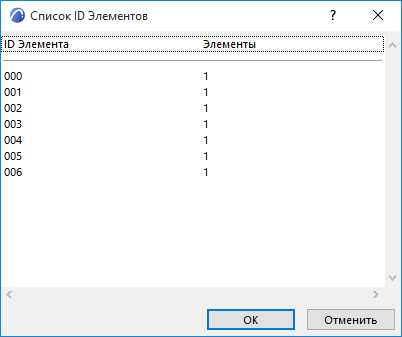

Нажмите кнопку Изменить ID, чтобы сгенерировать Список ID Элементов.

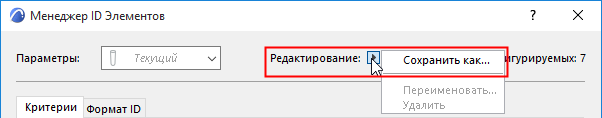

Изменения настроек можно сохранить при помощи выпадающего меню Редактирования Параметров, находящегося в верхней части диалога.
