Построение полилиний и последовательности отрезков

Комбинируя возможности различных инструментов построения линий, Вы можете строить последовательности прямолинейных и криволинейных отрезков. Для построения полилиний Вы можете воспользоваться инструментом Полилинияили геометрическим вариантом построения последовательности отрезков (многосекционная линия) инструмента Линия.

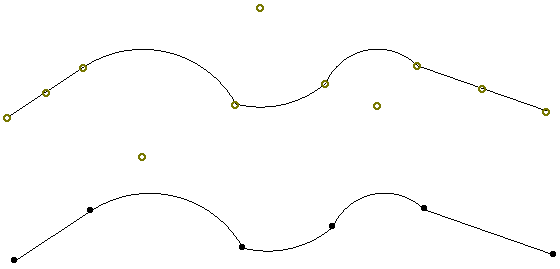

Различие в применении этих вариантов заключается в следующем.

  • Если вы строите полилинию с помощью инструмента Полилиния, то в результате получаете единственный элемент.
  • Последовательность отрезков - это совокупность соединяющихся отрезков, построенных инструментом Линия. Все отрезки становятся отдельными элементами, хотя их можно сгруппировать до или после построения. Для группирования многосекционной линии активируйте команду Редактор > Группирование > Автогруппирование до начала построения последовательности отрезков, либо выберите построенную последовательность отрезков и выполните команду Редактор > Группирование > Сгруппировать.


Для построения полилинии выберите геометрический вариант инструмента Полилиния: полилиния, прямоугольник, повернутый многоугольник.



Для построения последовательности отрезков выберите геометрический вариант инструмента Линия: последовательность отрезков (многосекционная линия), прямоугольник, повернутый прямоугольник.

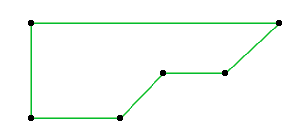

С помощью геометрических вариантов полилиния и последовательность отрезков строится цепочка отрезков, в которой начальная точка каждого последующего отрезка совпадает с конечной точкой предыдущего.

  • Начертите линейный отрезок и щелчком завершите его построение.
  • Щелчок, которым Вы завершаете построение очередного отрезка, одновременно начинает построение следующего.
  • Нажмите кнопку ОК на панели управления или сделайте двойной щелчок в конце построения очередного отрезка для завершения построения полилинии или последовательности отрезков.

    Для более подробного ознакомления с этими построениями см. Создание Сегментированной Стены.

  • Для отмены построения последнего отрезка полилинии нажмите клавишу Backspace.

Продление полилинии

Вы можете продлить уже построенную полилинию с обоих ее концов:

  • Выберите существующую полилинию.

  • Сделайте щелчок в любом из ее концов.
  • Выберите пиктограмму Продление полилинии в появившейся локальной панели.

  • Постройте дополнительные отрезки и двойным щелчком (нажатием кнопки ОК на панели управления) завершите построение полилинии.

    Прим.: При продлении существующей полилинии Вы можете с помощью клавиши Backspace последовательно удалять вновь построенные отрезки, однако нельзя будет удалять таким образом отрезки исходной полилинии.

Построение прямоугольников с помощью инструментов Линия и Полилиния

С помощью геометрического варианта прямоугольник инструмента Линия создаются четыре прямолинейных отрезка, сгруппированных по умолчанию. С помощью геометрического варианта прямоугольник инструмента Полилиния создается единый прямоугольник.

С помощью геометрического варианта повернутого прямоугольника сначала задается вектор поворота для опорной линии прямоугольника. Ограничение длины основания вектором поворота можно отменить, нажав клавишу Shift. Вектор поворота определяет угловое положение основания прямоугольника.
