Редактирование Полилиний

Объединение Чертежных Элементов в Полилинию

Соединяющиеся между собой линии, дуги и полилинии могут быть преобразованы в одну Полилинию.

• Выберите все соединяющиеся элементы.
• Выполните команду Редактор > Изменить форму > Унифицировать.

Для создаваемой Полилинии будут применены реквизиты последнего выбранного элемента.

В результате применения команды Унифицирования можно объединить сразу несколько наборов выбранных соединяющихся элементов.

См. также Пересечение Двух Элементов.

Преобразование Замкнутой Полилинии в Разомкнутую

Для преобразования замкнутой Полилинии в разомкнутую путем удаления одного из ее сегментов:

• Активируйте инструмент Указатель.
• Сделайте щелчок при нажатой клавише Ctrl/Cmd на том сегменте, который хотите удалить.
  Прим.: Таким же образом можно преобразовать Полилинию, имеющую не менее трех сегментов, в две независимые Полилинии.

Декомпозирование Полилиний

1. Выберите Полилинию.
2. Активируйте команду меню Редактор > Изменить Форму > Декомпозировать в Текущем Виде.

   Полученные в результате линии и арки будут объединены в одну группу, но при необходимости их можно разгруппировать.

   См. также Декомпозиция в Текущем Виде.

Штриховые Полилинии: Посегментное или Непрерывное Распределение Образца

Для штриховых Полилиний можно выбрать в диалоге их Параметров способ распределения штрихов.

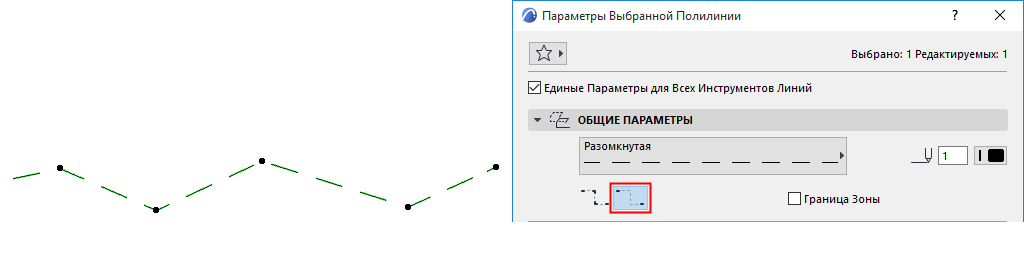

Рис. 1. Распределение Образца Штрихов Вдоль Всей Полилинии

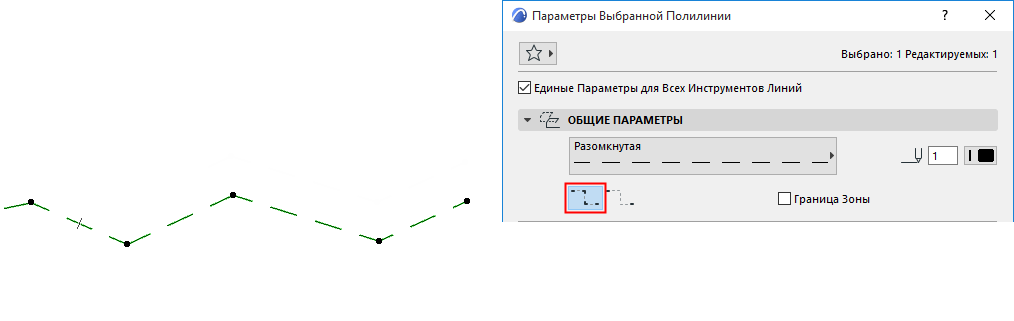

Рис. 2. Распределение Образца Штрихов По Сегментам
