Терминология Размеров

Точки привязки - это временные вершины и узлы конструктивных элементов, выбираемые в качестве точек отсчета при нанесении размеров. Они исчезают по завершении создания размерной цепочки.

  • Круглые точки привязки: указывают на создание ассоциативных размеров.
  • Прямоугольные точки привязки: приводят к созданию статичных размеров (не обновляемых автоматически).

    См. также Статичные Размеры.



Размерная Цепочка создается после щелчка курсором-молотком в конце процесса нанесения размера.



Размерные цепочки состоят из:

  • размерных линий, располагающихся вдоль элементов;
  • выносных линий, располагающихся перпендикулярно размерной линии, если в диалоге Параметров Размеров активировано их отображение;
  • узлов размерных цепочек- это точки пересечения размерных линий с выносными линиями.

Для размерных и выносных линий можно дополнительно включить показ окончаний линий.

Для выносных линий можно дополнительно включить показ линий продления.

Сегмент размерной линии соединяет два соседних узла размерной цепочки и содержит текст размера.

Показ Только Размерного Текста

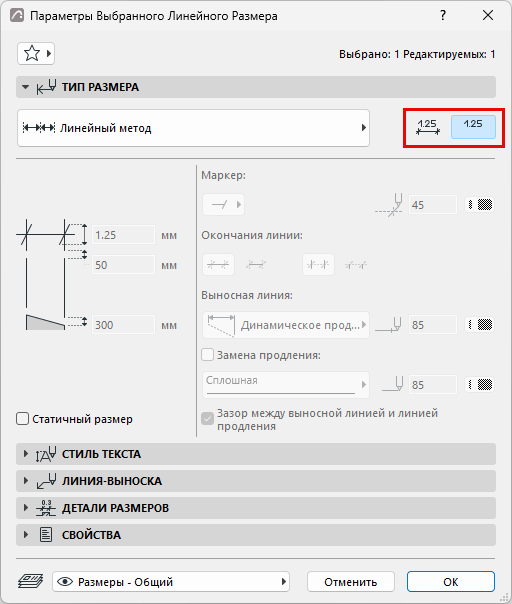

Для Линейных, Радиальных или Угловых размеров можно активировать Показ Только Размерного Текста.



В этом случае можно включить показ линий привязки (только на экране), чтобы упростить редактирование размеров. активируйте переключатель Вид > Параметры Вывода на Экран > Линии Привязки Размеров.
