Радиальные Размеры

Радиальные размеры состоят из двух частей: размерной линии и надписи.

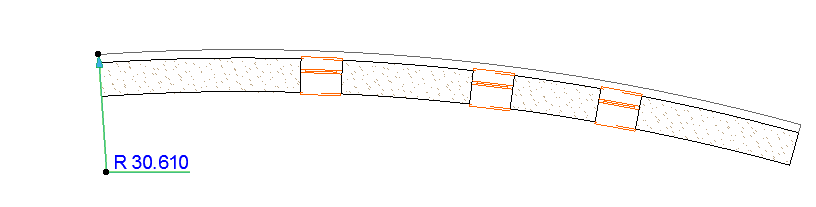

1. Щелчок на криволинейном элементе приводит к началу процесса нанесения размерной линии.
2. Начертите размерную линию либо по направлению к центру дуги, либо в обратном направлении. Радиальный размер должен всегда исходить из криволинейного элемента.
3. Щелкните еще раз, чтобы разместить размерную надпись, которая указывает значение радиуса измеряемой кривой.

Ориентация текста настраивается в диалоге Параметров Радиального Размера. (См. ниже.)

Изменение Длины или Перемещение Радиального Размера

Вы можете изменить размещенный радиальный размер с помощью локальной панели.

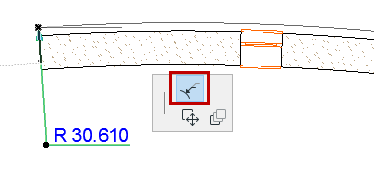

С помощью пиктограммы Изменение расположения радиального размера можно удлинить или укоротить радиальный размер.

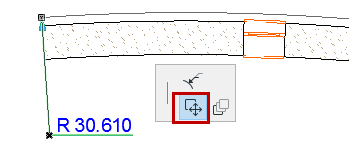

С помощью пиктограммы Перемещение радиального размера можно его переместить.
