Отметки Уровня

Отметки Уровней можно наносить для следующих элементов:

  • Перекрытие
  • 3D-сетка
  • Крыша (односкатная или многоскатная)
  • Оболочка
  • Лестница (и компоненты Лестницы)
    Прим.: Если Отметка Уровня размещается в свободном пространстве (без связывания с каким-либо элементом), то в ней отображается отметка уровня этажа.

Размещение Отметки Уровня

  1. Наведите курсор на элемент, затем щелкните, чтобы разместить Отметку Уровня. Вы должны щелкнуть на видимой и доступной для выбора части элемента.

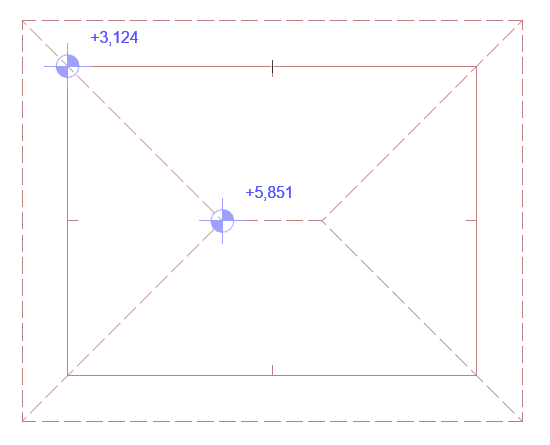

    Рис. 1. Отметки Уровней на Крыше

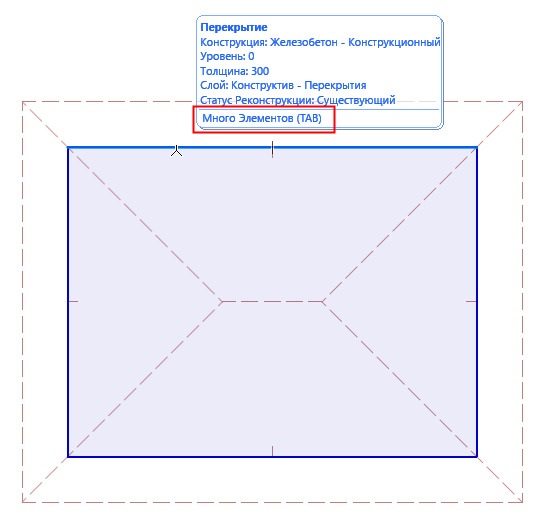

Если курсор наведен на несколько перекрывающих друг друга элементов: Если курсор наведен на несколько перекрывающих друг друга элементов: нажимайте клавишу Tab до тех пор, пока нужный элемент не будет выделен цветом; затем щелкните для размещения Отметки Уровня.

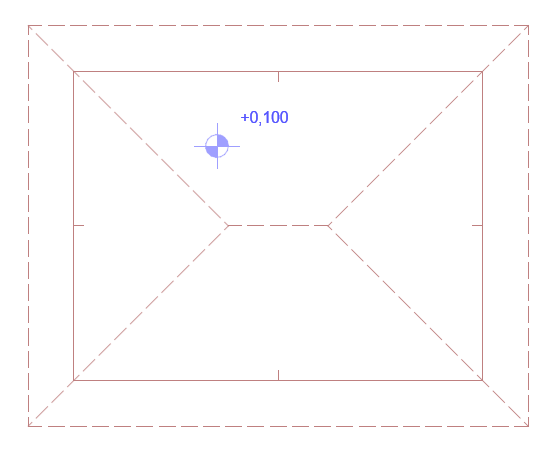

Отметка Уровня на Перекрытии

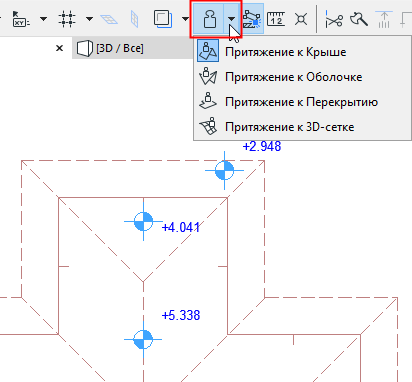

Использование функции Притяжения для фильтрации целевых элементов

Если функция Притяжения включена опция, то Отметку Уровня можно разместить только для элемента определенного типа (Перекрытия, Крыши, Оболочки или 3D-сетки). См. Притяжение.



Редактирование размерного текста

Для редактирования содержания и стиля размерного текста: См. Стиль Текста.

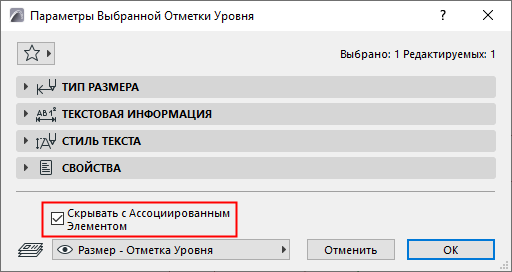

Скрывать с Ассоциированным Элементом

По умолчанию Отметка Уровня скрывается вместе с ассоциированным элементом (например, если этот элемент находится на скрытом слое). Чтобы Отметка Уровня отображалась всегда, деактивируйте этот маркер.



Нанесение статичного размера

Статичные Размеры не являются ассоциативными.

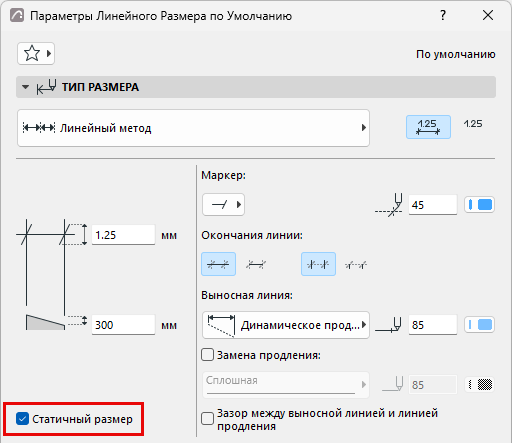

Чтобы преобразовать существующий ассоциативный размер в статичный, выберите его и активируйте маркер Статичные Размеры в диалоге Параметров Размера.

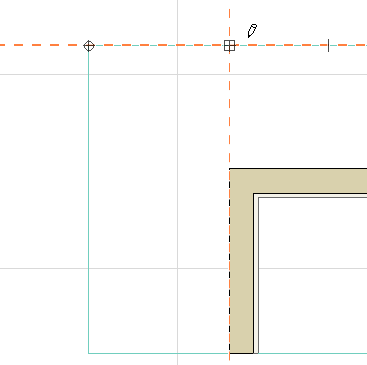

Точки привязки статичных размеров помечаются квадратами.



Статичный размер нельзя снова сделать ассоциативным.
