Угловые Размеры

Способы Построения Угловых Размеров

Для Угловых Размеров можно использовать два способа построения (они доступны в Информационном Табло и в диалоге Параметров Углового Размера):

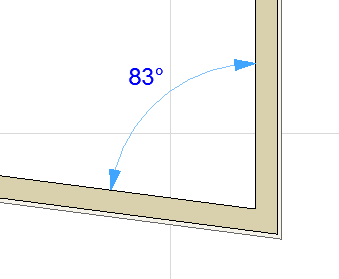

• Размер Внутреннего Угла (острого) :

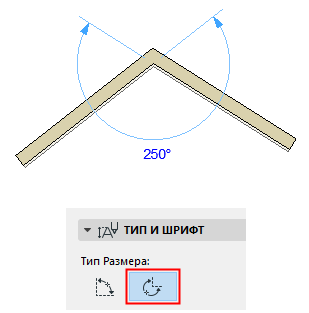

• Размер Внешнего Угла (тупого):





Нанесение Углового Размера Между Двумя Ребрами

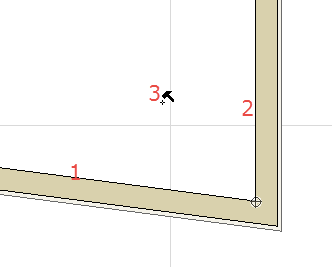

Для нанесения размера угла, образуемого двумя ребрами:

1. Сделайте щелчок на ребре или линии.
2. Сделайте щелчок на втором ребре или линии.
3. Третьим щелчком мыши укажите место размещения углового размера.



Вы также можете сделать щелчки в любых четырех точках или на Направляющей Линии, чтобы указать два вектора. Сделайте еще один щелчок мышью, чтобы создать угловой размер между двумя векторами: в этом случае угловой размер не будет ассоциативным.

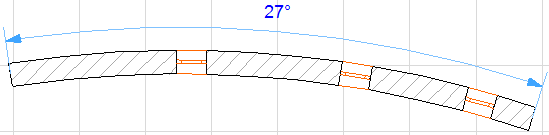

Нанесение Угловых Размеров для Криволинейных Элементов

1. Активируйте в Панели Инструментов инструмент Угловой Размер.
2. Сделайте щелчок на криволинейном элементе. Две конечные точки дуги будут автоматически отмечены.





3. Переместите принявший форму Молотка курсор в место, подходящее для размещения размера, и сделайте щелчок мышью.
