Редактирование длины выносной линии

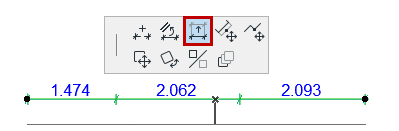

Изменение Длины Всех Выносных Линий

  1. Выберите всю размерную цепочку (сделайте щелчок в “свободном пространстве” размерной линии).
  2. Активируйте команду Редактирования Длины Выносной Линии, присутствующую в Локальной Панели
  3. Переместите курсор в нужном направлении.

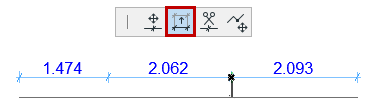

Редактирование Длины Отдельной Выносной Линии

  1. Выберите Размерную Точку.
  2. Активируйте команду Редактирования Длины Выносной Линии, присутствующую в Локальной Панели.

  3. Переместите конечную точку выносной линии выбранной размерной точки.

Прим.: Чтобы выбрать стиль Выносной Линии, воспользуйтесь Выносная линия и продление в диалоге Параметров Линейных Размеров.
