Автоматическое проставление внешних размеров

Эта функция позволяет автоматически наносить ассоциативные размеры для выбранных Стен или Навесных Стен в окне Плана Этажа.

  1. На плане этажа выберите Стены или Навесные Стены, для которых требуется нанести размеры.

    Активируйте команду Документ > Аннотация > Автопроставляемые Размеры > Внешние Размеры. Задайте необходимые параметры.

    См. Диалоговое окно автоматического проставления внешних размеров.

  2. Далее следует определить направление размерных линий. Сделайте это одним из следующих способов:
    • сделайте щелчок на боковой стороне любого элемента (направление размера будет соответствовать направлению элемента) или
    • сделайте щелчок на пустом месте и затем щелкните еще раз для указания направления.
  3. Сделайте щелчок курсором-молотком для размещения размерных линий.

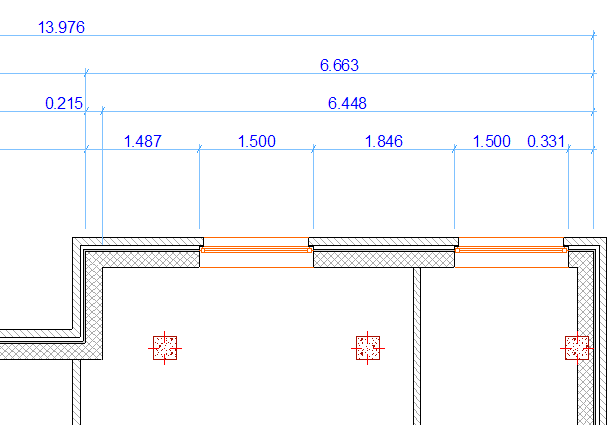

Произойдет автоматическое размещение размерных линий (вплоть до четырех типов) в зависимости от параметров, установленных в диалоговом окне. Если какие-либо из этих размеров не нужны (например, в стенах нет проемов), то соответствующая размерная линия не проставляется.

Внешний вид автоматических размеров зависит от характеристик, выбранных в диалоговом окне установки параметров линейных размеров.

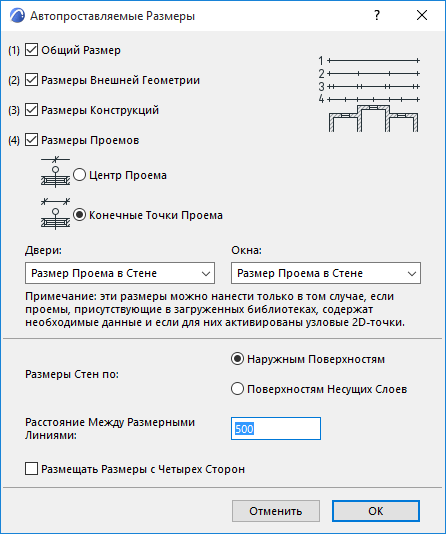

Диалоговое окно автоматического проставления внешних размеров

Воспользуйтесь командой Документ > Аннотация > Автопроставляемые Размеры > Внешние Размеры, чтобы открыть этот диалог.



Активируйте один или несколько маркеров:

Общий Размер

Общий размер - единая размерная линия, которая охватывает длину всех выбранных элементов.

Размеры Внешней Геометрии

Линейные размеры вытягиваемых элементов, такие как вид спереди.

Размеры Конструкций

Линейные размеры самого элемента, например, толщина стены

Размеры Проемов

Наносятся размеры проемов (дверей и окон).

Выберите вариант привязки размеров проемов:

  • Центр Проема
  • Конечные Точки Проема

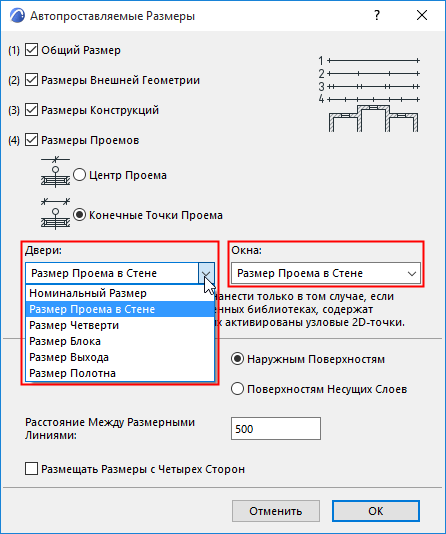

Выберите вариант проставления размеров независимо для окон и дверей.


Прим.: Если Вы автоматически проставляете размеры дверей, размещенных из библиотек Archicad 12 или Archicad 11 и если Вы выбираете размер полотна или выхода в качестве предпочитаемого размера двери, то значение высоты двери не будет показано, если Вы не выберете полотно или выход в качестве номинального значения в параметрах двери. (Что касается ширины двери, то ее размеры проставляются без каких-либо проблем.) Если Вы автоматически проставляете размеры дверей, размещенных из предыдущих версий Archicad, то действенными являются только отверстия в стене и номинальный размер.

Размеры Стен по

Выберите вариант нанесения размеров многослойных Стен.

  • Наружным Поверхностям
  • Поверхностям Несущих Слоев

Расстояние Между Размерными Линиями

Укажите здесь расстояние между размерными линиями, которое определяется в текущих единицах измерения, установленных в Archicad.

Размещать Размеры с Четырех Сторон

Также предоставляется возможность указать, что размерные линии должны автоматически располагаться с четырех сторон прямоугольника, ограничивающего выбранные элементы.
