Назначение Штриховки Поверхности

Штриховки Поверхностей можно применять для Балок, Колонн, Перекрытий, 3D-сеток, Крыш, Оболочек, Отверстий, Морфов и Зон.

Для всех этих типов элементов за исключением Зон:

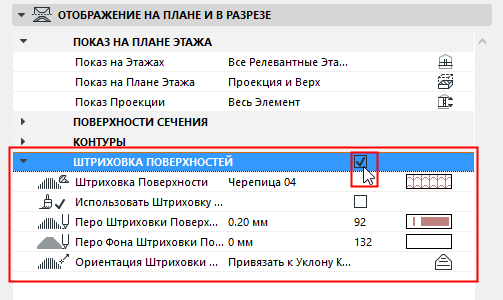

1. В диалоге Параметров выбранного элемента/инструмента откройте панель Отображения на Плане и в Разрезе (или нажмите кнопку План Этажа и Разрез в Информационном Табло).
2. Отметьте маркер Штриховка Поверхностей.





3. Щелкните на выпадающем списке Штриховок Поверхностей и выберите подходящую штриховку.
   Прим.: В этом списке отображаются только те Штриховки, которым назначена категория Штриховки Поверхности (в диалоге Параметры > Реквизиты Элементов > Штриховки).
   • Использовать Штриховку Покрытия: активируйте этот маркер, чтобы применить штриховку поверхности Строительного Материала элемента.
4. Элементы управления штриховкой поверхности позволяют:
   • Выбрать реквизиты Пера и Фона Штриховки.
   • Использовать функцию Ориентации Штриховки Поверхностей, чтобы задавать направление штриховки.

     См. Настройка Ориентации Образцов Векторной или Символьной Штриховки.

Для Зон:

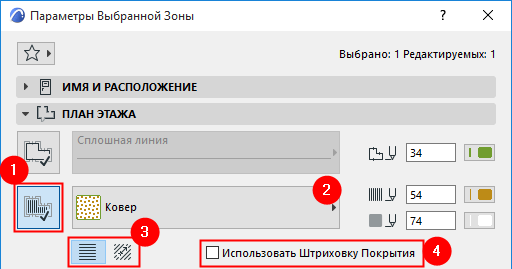

1. Нажмите кнопку Штриховка Поверхности в диалоге Параметров Зоны (в панели План Этажа).





2. Щелкните на выпадающем списке и выберите подходящую штриховку.
3. Установите переключатель в нужное положение для определения ориентации образца штриховки.
4. Если для покрытия Зоны настроена Штриховка Поверхности, то можно активировать отображение этой штриховки: отметьте маркер Использовать Штриховку Покрытия.

   См. Настройка Ориентации Образцов Векторной или Символьной Штриховки.
