Автоматическое проставление внутренних размеров

Эта функция предназначена для быстрого нанесения на Плане Этажа размеров выбранных Колонн и многослойных или профилированных элементов.

1. Выберите одну или несколько Колонн и/или Многослойных/Профилированных элементов.
   Прим.: Профилированные Колонны будут игнорироваться.

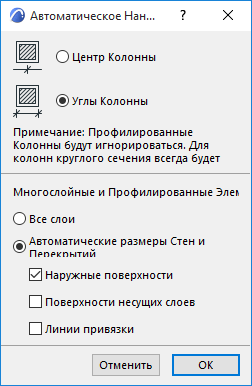

2. Воспользуйтесь командой Документ > Аннотация > Автопроставляемые Размеры > Внутренние Размеры, чтобы открыть этот диалог.
3. Выберите предпочитаемые варианты проставления размеров.





   Настройки Размеров Колонн

   • Центр колонны: Проставление размера относительно оси колонны.
   • Углы колонны: Проставление размера относительно конечных точек колонны.
     Прим.: Для круглых колонн всегда наносятся только размеры привязки их центров.

   Многослойные и Профилированные Элементы

   Выберите один из перечисленных ниже вариантов:

   • Все слои: Каждый слой многослойного/профильного элемента должен иметь самостоятельный размер. Если этот маркер не отмечен, то проставляется единственный размер по ширине всех слоев.
   • Автоматические размеры Стен и Перекрытий: Размерные точки располагаются на поверхностях и/или линиях привязки в соответствии со статусом расположенных ниже маркеров (должен быть активирован хотя бы один маркер):
   • Наружные поверхности
   • Поверхности несущих слоев
   • Линии привязки
     Прим.: Эти параметры дают тот же результат, что и Автоматическое Создание размеров, настраиваемое в панели Деталей Размеров (диалог Параметров Линейного Размера).
4. Переместите курсор, чтобы начертить временную линию, пересекающую выбранные элементы.

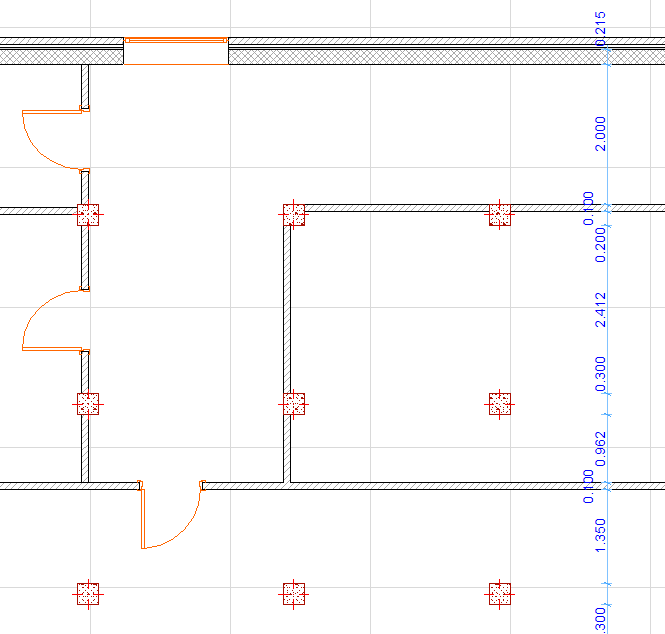

   • Будут проставлены размеры относительно тех сторон стен, колонн, балок, перекрытий, крыш и 3D-сеток, которые пересекли линию или оказались перпендикулярными этой линии. Линия может состоять из несколько отрезков.
5. Двойной щелчок завершает построение линии.
6. Сделайте щелчок для размещения размерной цепочки.
