Ссылка Автотекста на Чертеж

Выбранный чертеж может использоваться в качестве ссылки Автотекста. Это означает, что Автотекст не обязательно должен относиться к виду или макету, на котором он размещен.

Чтобы задать чертеж в качестве ссылки Автотекста:

  1. Выберите чертеж в Навигаторе, Организаторе или на макете.

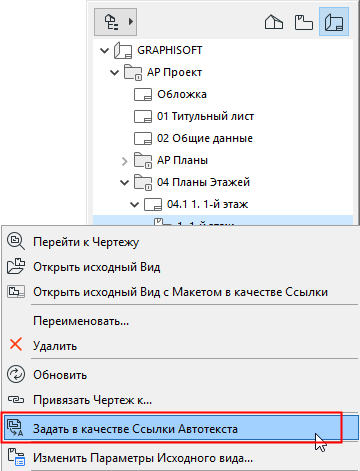

  2. Щелкните правой кнопкой мыши и активируйте в контекстном меню команду Задать в качестве Ссылки Автотекста (эта же команда присутствует в Менеджере Чертежей). (эта же команда присутствует в Менеджере Чертежей).

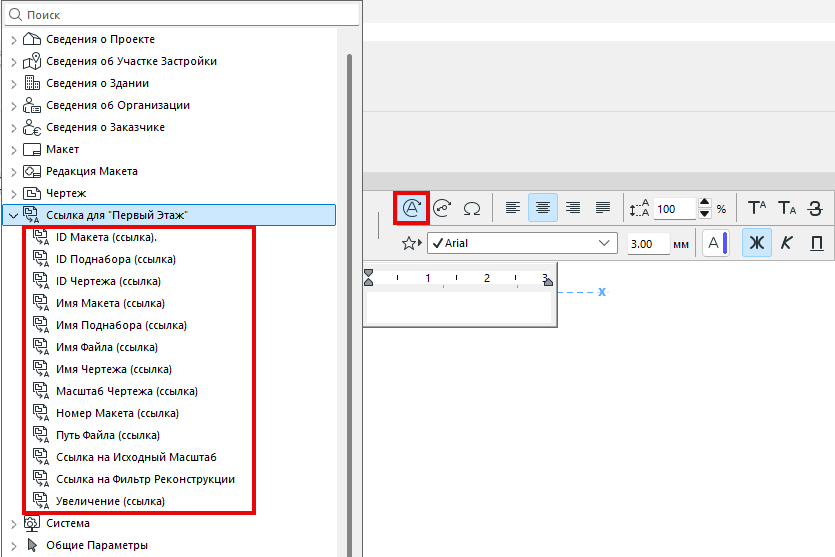

В результате данный чертеж можно будет выбрать из списка Вставки Автотекста.



См. Вставка Автотекста.

В элементах Автотекста, использующих Ссылку, будет отображаться относящаяся к этому чертежу информация.

Если позже вы выберете другой чертеж в качестве Ссылки Автотекста, то ранее созданные Автотексты, ссылающиеся на первый чертеж, не будут изменены.
