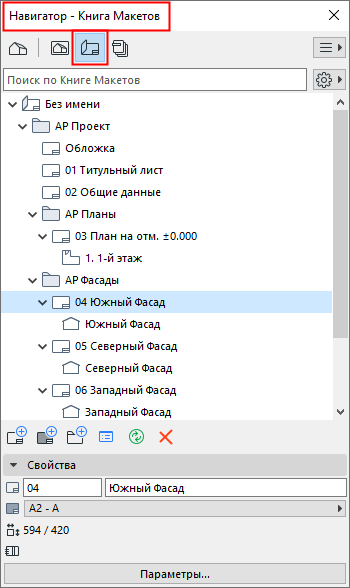

Навигатор - Книга Макетов

Отображение списка Книги Макетов

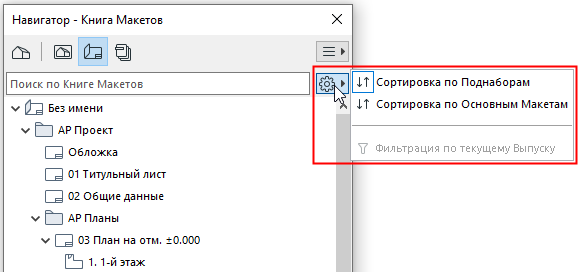

С помощью выпадающего меню Параметров можно выбрать способ формирования списка элементов Книги Макетов:

• Сортировка по Поднаборам - макеты объединяются по Поднаборам в соответствии со свободно определяемой логикой. (Одной из основных функций Поднаборов является создание пользовательской системы нумерации.) В Дереве также отображаются имена всех чертежей, расположенных на каждом Макете.

  См. Поднаборы.

• Сортировка по Основным Макетам - Макеты объединяются согласно тому, какие Основные Макеты им назначены. В этом случае наименования чертежей не отображаются.
• Фильтрация по текущему Выпуску: активируйте этот фильтр, чтобы включить показ только тех Макеты, которые были добавлены в последний Выпуск.

  См. Управление Редакциями.

Перемещение Элементов Книги Макетов

Поддержка функции перетаскивая элементов в пределах Книги Макетов позволяет:

• создавать иерархические Поднаборы;
• перемещать Макеты между Поднаборами;
• назначать Макетам Основные Макеты;
• перемещать Чертежи между Макетами.
  Прим.: В этом случае пропорциональное расстояние центра чертежа относительно начала макета остается прежним.
  Важное замечание: Операции над элементами Навигатора/Организатора (такие как перетаскивание элементов между картами Навигатора, удаление элементов из карты или добавление элементов в Набор Публикации) нельзя отменить.

Параметры и команды управления элементами Книги Макетов

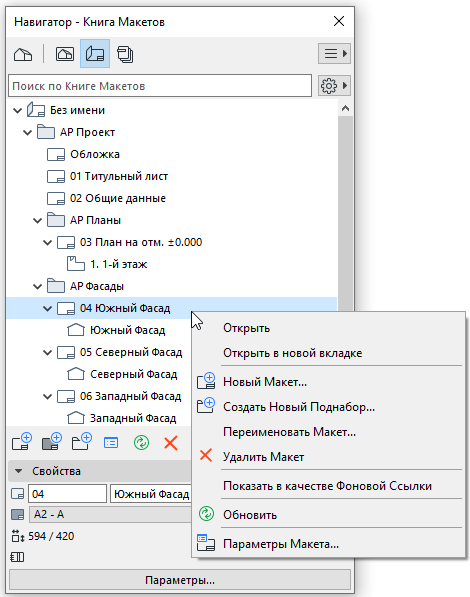

• Воспользуйтесь контекстным меню выбранного в Книге Макетов элемента





• Выбрав любой элемент, нажмите кнопку Параметры в нижней части Книги Макетов

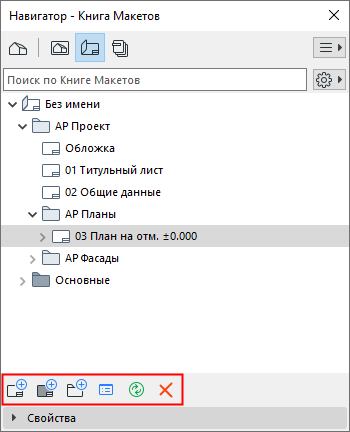

• Используйте кнопки команд. Они становятся доступны в зависимости от того, какой элемент выбран в Книге Макетов (Книга Макетов, Поднабор, Макет, Чертеж или Основной Макет):





  • Новый Макет
  • Новый Основной Макет
  • Новый Поднабор
  • Параметры
  • Обновить: обновление выбранного Чертежа или Чертежей на выбранном Макете.
  • Удалить выбранный элемент
• Используйте команды меню Документ > Книга Макетов
  Прим.: Чтобы получить информацию о Макетах и Чертежах или отсортировать их по критериям, можно также воспользоваться функциями Индексов Проекта.

  См. Индексы проекта.

Свойства элементов Книги Макетов

Выберите элемент (Книгу Макетов, Поднабор, Макет, Основной Макет или Чертеж) в Книге Макетов, чтобы увидеть его Свойства в нижней панели.

Поднаборы

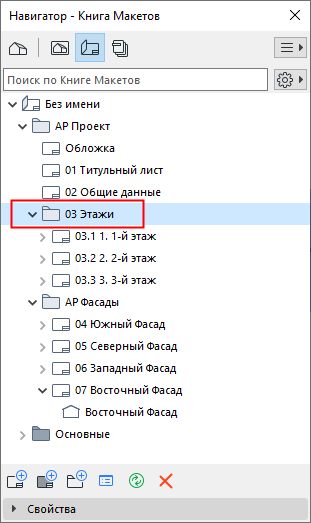

Поднабор — это папка внутри Книги Макетов. Использование Поднаборов упрощает процесс организации макетов и настройку правил их нумерации.

Перемещать Макеты между Поднаборами можно путем простого перетаскивания.

Для получения дополнительной информации об ID см. ID макетов и чертежей.

При настройке содержимого Набора Издателя можно добавить ярлык для любого Поднабора Книги Макетов. Это означает, что создаваемые элементы Набора Издателя связываются с папкой Поднабора и ее содержимым. Любые изменения содержимого Поднабора в Книге Макетов будут отражаться на содержимом Набора Издателя.

См. Добавление элементов в Набор Издателя.
