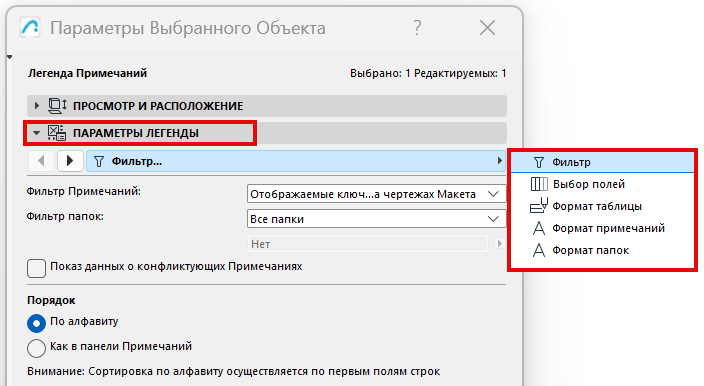

Состав и Формат Легенды

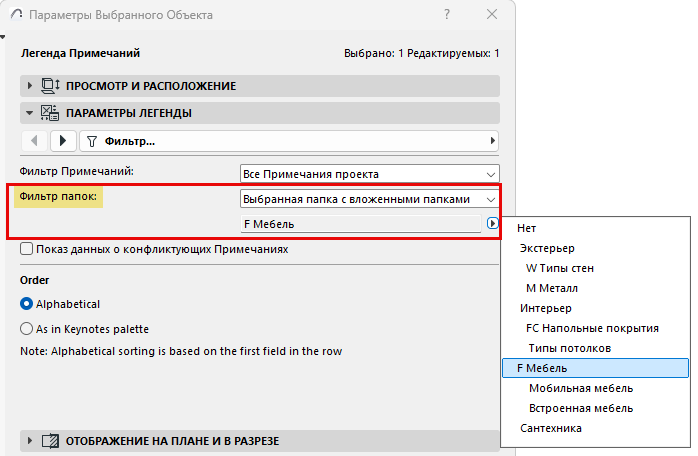

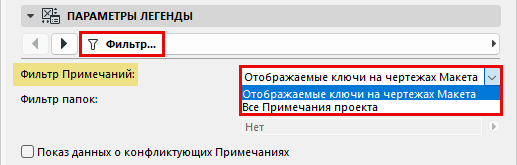

Фильтрация содержимого Легенды (по папкам и отображению)

На странице Фильтрации:

• Выберите Примечания для отображения: все Примечания или только Примечания, отображаемые на чертежах
• Выберите папки, содержимое которых следует отображать (или выберите Все папки)



Показ данных о конфликтах Примечаний

Если Легенда содержит Примечания с конфликтующими данными (это может происходить при использовании элементов связанных модулей): Отметьте этот маркер, чтобы отобразить информацию о противоречивых данных. В противном случае в Легенде будет отображаться только Ключ без какой-либо дополнительной информации.

См. также Примечания в связанных модулях .

Порядок строк

Выберите порядок, в котором будут перечислены Примечания в Легенде:

• В алфавитном порядке (по первому полю в строке)
• Как в панели Примечаний

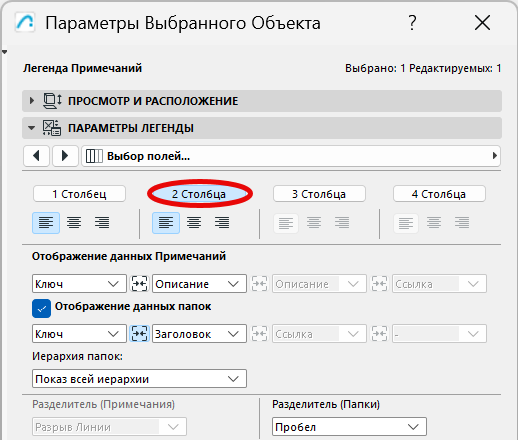

Количество столбцов

На странице Выбора полей:

• Выберите количество столбцов для отображения в Легенде (например, "2 столбца")

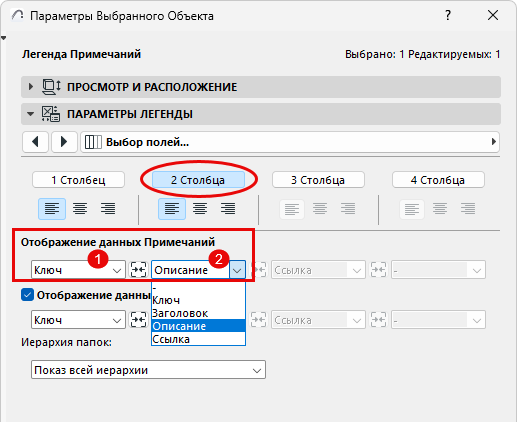

Выберите Поля Примечаний для отображения

На странице Выбора полей:

Воспользуйтесь выпадающими списками, чтобы выбрать тип данных Примечаний для каждого столбца Легенды. (Если вы выбрали "2 столбца", то можете выбрать два типа данных Примечаний, например, показ Ключа в первом столбце и Описания - во втором.)

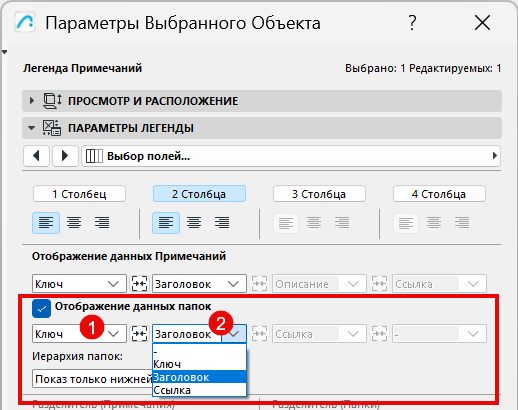

Выберите Поля папок для отображения

В Легенде могут отображаться данные о папках, а также сами Примечания. На странице Выбора полей:

Отметьте маркер Отображать данные папки.

Затем настройте отображение данных папки для каждого столбца Легенды (например, ключ папки в первом столбце и название папки во втором).

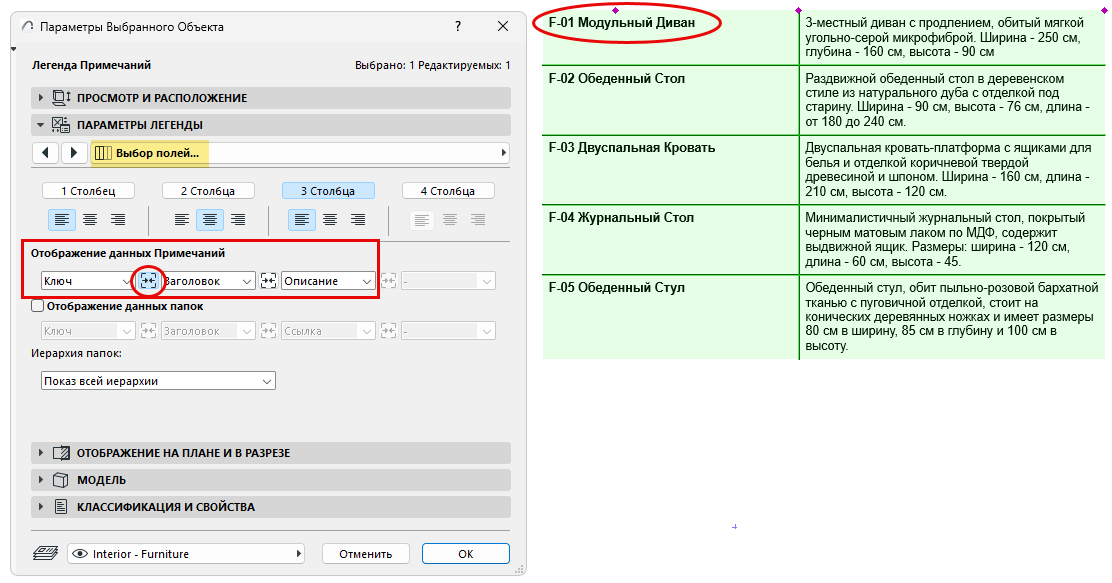

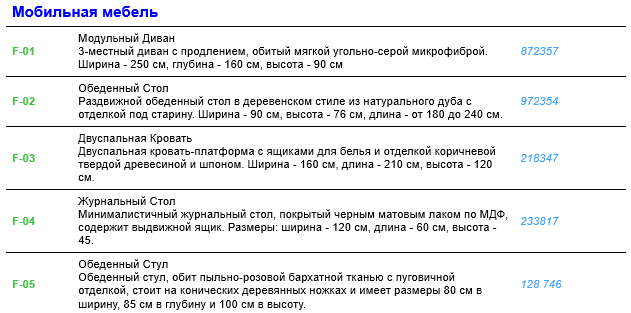

Объединение элементов данных

Вы можете объединить данные и форматирование соседних полей.

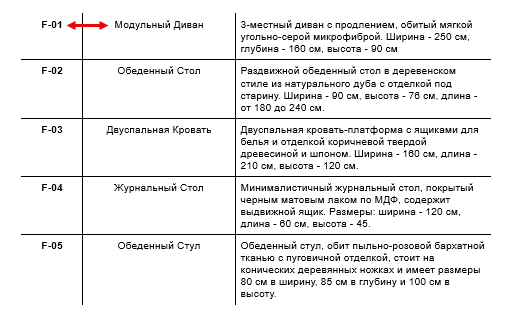

Здесь стоит объединить первые два поля примечаний (Ключ и Заголовок):

Чтобы объединить эти данные: На странице Выбора Полей в диалоге Параметров Объекта Легенды нажмите кнопку Объединения между двумя полями.

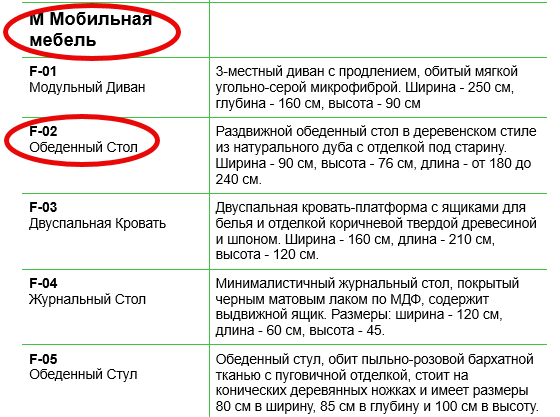

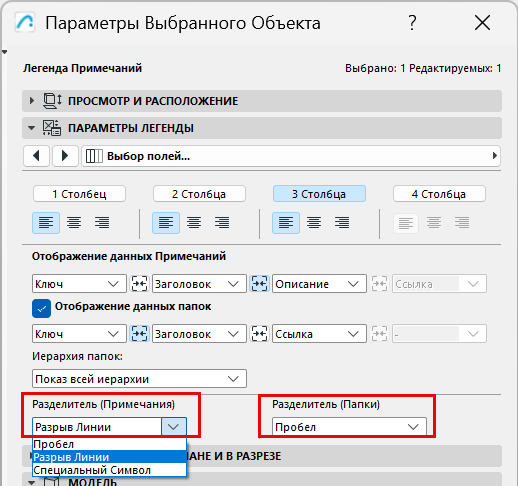

Разделитель для объединенных полей

Если в Легенде есть объединенные поля (например, Ключ плюс Заголовок), то для них можно задать любой разделитель.

Например, добавьте перенос строки между объединенными данными Примечаний и пробел между объединенными данными папок.

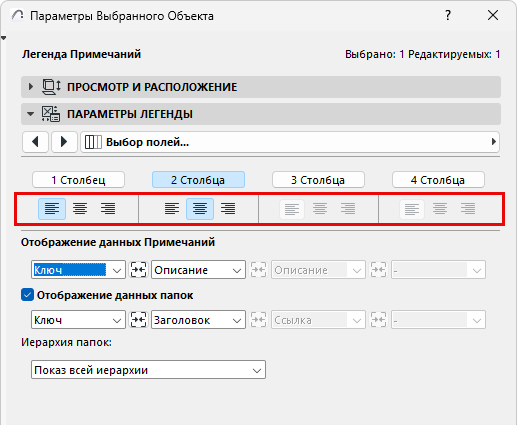

Выравнивание данных в столбце

Выберите способ выравнивания текста для каждого столбца Легенды (по левому краю, по центру, по правому краю).

В результате текст во всех строках столбца будет выравниваться одинаково.

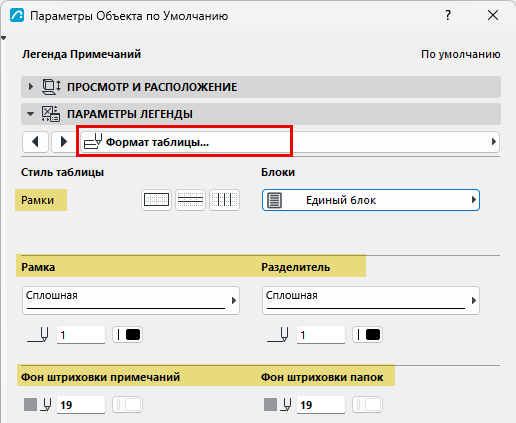

Отображение границ и разделителей

На странице Форматирования таблицы:

• Добавьте границы и разделительные линии для таблицы Легенды (щелкните на соответствующих кнопках, чтобы включить или выключить их)
• Задайте тип и цвет линий для границ и разделителей
• В Легенде, если необходимо, перетащите линии

Отображение фоновой штриховки

Можно управлять выделением фоновой штриховкой полей Примечаний и/или данных Папок.

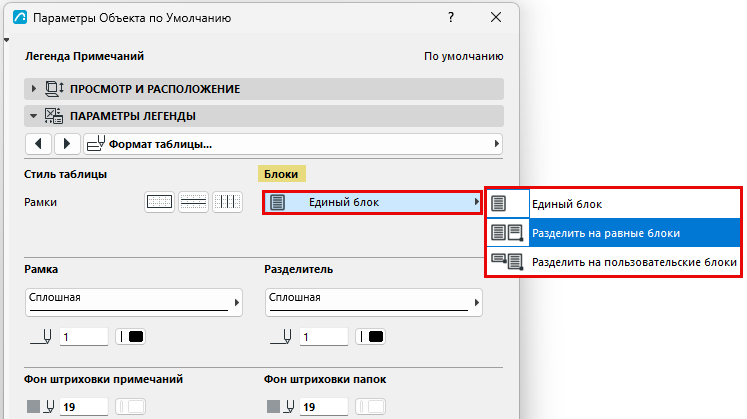

Разделение на горизонтальные блоки

Если Легенда слишком длинная, строки таблицы можно разделить на горизонтальные блоки.

На странице Форматирования таблицы:

Воспользуйтесь выпадающим списком Единиц, чтобы разделить легенду примечаний на равные блоки или блоки фиксированного размера.

Для дополнительной настройки результата отредактируйте блоки Примечаний графически на Макете.

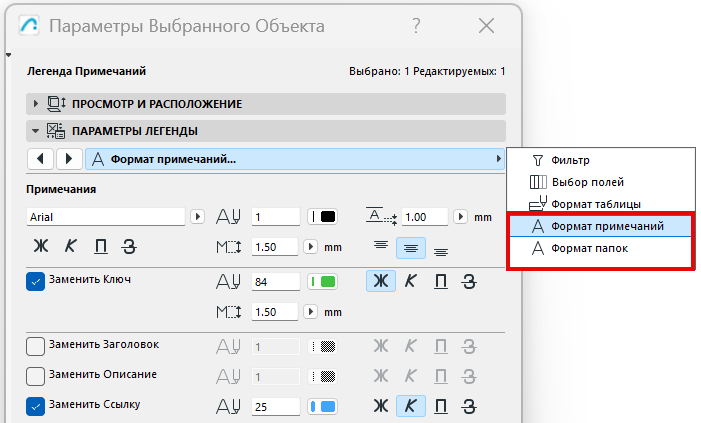

Форматирование текста

Воспользуйтесь страницами Форматирования Примечаний и Папок.

Пример:

• Сместите текст Примечаний или папки относительно рамки Легенды
• Задайте выравнивание текста
• Используйте разное форматирование текста для конкретных данных, таких как "Ключ" или "Ссылка"
