Определение Групп Коллизий

Воспользуйтесь критериями, чтобы настроить Группу 1 и Группу 2 для проверки коллизий.

  • Чтобы выполнить проверку коллизий между всеми типами элементов, настройте для обеих групп одинаковые критерии.
  • Для проверки коллизий между 3D-элементами и MEP-элементами, ограничьте одну из групп критерием классификации элементов MEP.

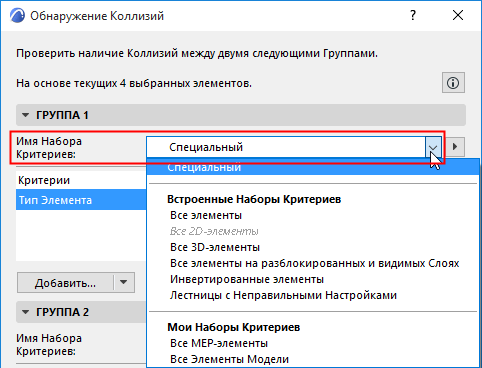

  • Чтобы применить ранее сохраненный Набор Критериев, определяющих Группы поиска Коллизий, воспользуйтесь выпадающим списком Имени Набора Критериев.

    • Параметры выбранного Набора Критериев заменят собой настройки соответствующей Группы поиска Коллизий
    • Приведенные в списке Наборы Критериев могут быть недоступны, если настроенные в них критерии нельзя применять для Обнаружения Коллизий (например, 2D-элементы или IFC-свойства).

      См. также Преднастроенные Наборы Критериев.

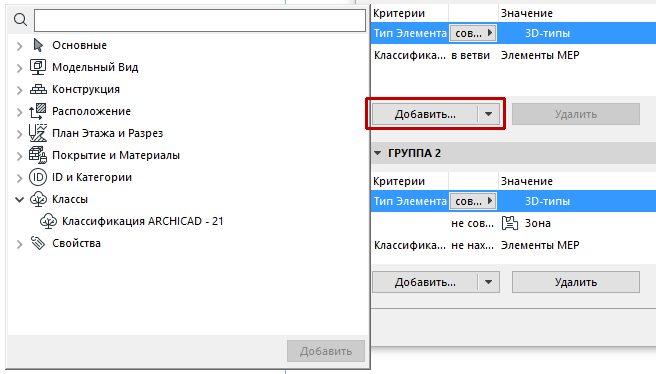

  • Нажмите кнопку Добавить, чтобы открыть диалог выбора Свойств и Параметров, ограничивающих группу.
