Пример: Проверка Высоты Прохода

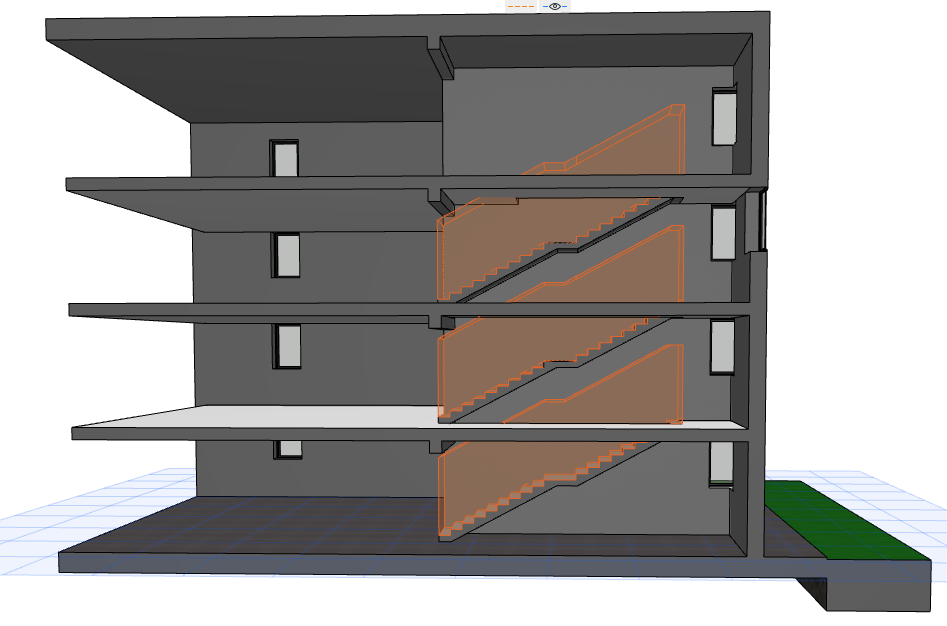

Нам требуется проверить Проход на наличие коллизий в 3D-виде модели.

Прим.: Показ высоты прохода активируется при помощи команды меню Документ > Модельный Вид > Параметры Модельного Вида (Параметры Лестниц).

  1. Активируйте команду меню Конструирование > Проверка Модели > Обнаружение Коллизий.

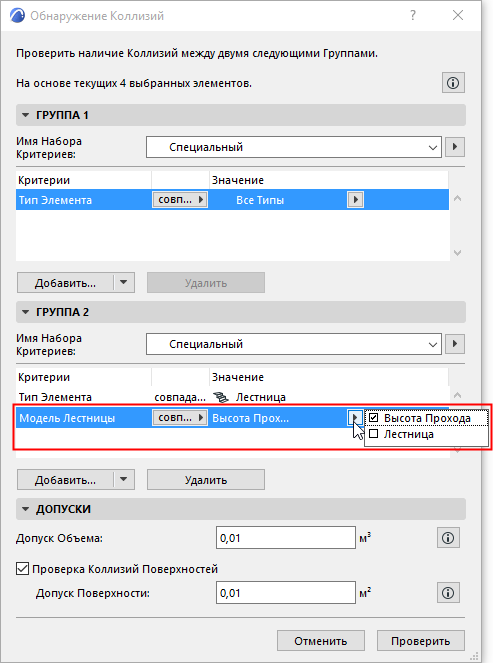

  2. В открывшемся диалоге настройте критерии коллизий.

    • Для Группы 1: Все 3D-элементы
    • Для Группы 2: Лестницы, Высота Прохода для критерия Модели Лестницы.
  3. Нажмите кнопку Проверить.
  4. Результат будет приведен в TОтчете Проверки Модели. Здесь вы можете выбрать каждый результат, чтобы отобразить соответствующие элементы и создать для них новую Задачу.

    См. Отчет Проверки Модели .
