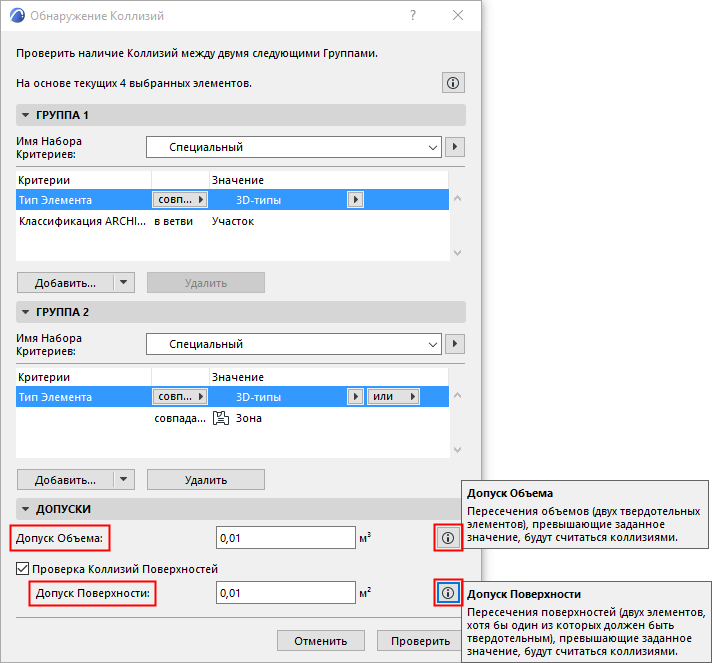

Настройка Допусков Объема/Поверхности

При необходимости можно задать значения Допусков для площадей и объемов элементов, вступающих в коллизии.

Элементы будут вступать в коллизии, если объемы или площади их пересекающиеся частей будут превышать значения Допусков.

Прим.: Здесь используются Рабочие Единицы проекта (Параметры > Рабочая Среда Проекта).


Допуск Объема

Обнаружение Коллизий всегда основано на проверке пересечения объемов элементов.

Можно настроить Допуск Объема: если объем пересекающихся частей элементов превышает заданное значение допуска, то элементы считаются вступающими в коллизию.

Обнаружение Коллизий Поверхностей

Существует дополнительная функция, которая позволяет обнаружить коллизии, возникающие при пересечении поверхностей элементов. Если вы активируете маркер Проверки Коллизий Поверхностей и зададите значение Допуска Поверхности, то элементы, пересекающие поверхности с большими значениеми, будут считаться вступающими в коллизии.

Прим.: Если маркер Проверки Поверхностей активирован, то коллизии могут быть обнаружены даже только при превышении допуска пересечения поверхностей элементов. См. приведенные ниже примеры.
