Включение Видов в Задачи

В Задачу можно включить любое количество видов.

Виды обычно относятся к элементам Задач, но Задачи не обязательно должны содержать какие-либо элементы. Вы можете просто создать новую Задачу, добавить в нее один или несколько видов и, если необходимо, воспользоваться функцией разметки.

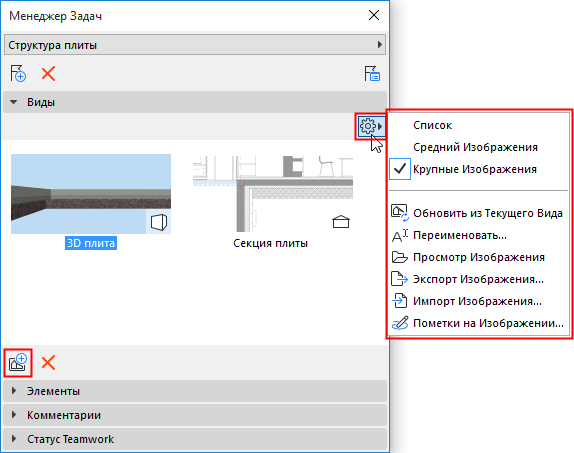

Рис. 1. Создание и Управлением Видами в Задачах

1. Откройте Менеджер Задач.
2. В модельном окне настройте нужный вам вид.
3. Нажмите кнопку Добавления Нового Вида.
4. При необходимости введите название вида.
5. При помощи выпадающего меню Параметров можно отредактировать или переопределить любой выбранный вид.

Использование выпадающего меню Параметров для управления отдельным выбранным видом.

• Обновление из Текущего Вида: происходит обновление списка отображаемых элементов, расположения камеры, плоскостей сечений и изображения предпросмотра вида.
• Просмотр Изображения: изображение предпросмотра вида открывается в новой вкладке

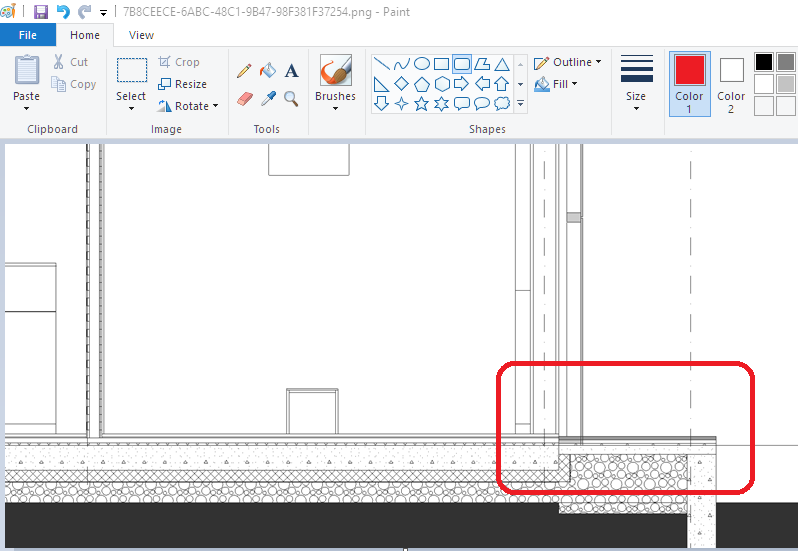

• Пометки на Изображении: Пометки на Изображении: сохраненный вид открывается в используемом по умолчанию редакторе изображений (обычно это Paint или Просмотр)





• Экспорт/Импорт Изображения: выполняется импорт или экспорт вида в выбранном графическом формате.
  Прим.:  При экспорте Задачи в формате BCF: если Задача содержит вид Плана Этажа, то будет создан аксонометрический 3D-вид сверху с секущими плоскостями, совпадающими с верхним и нижним уровнями этажа.
