Редактирование линий привязки сегментов - выравнивание и смещение

Доступно с Archicad Collaborate.

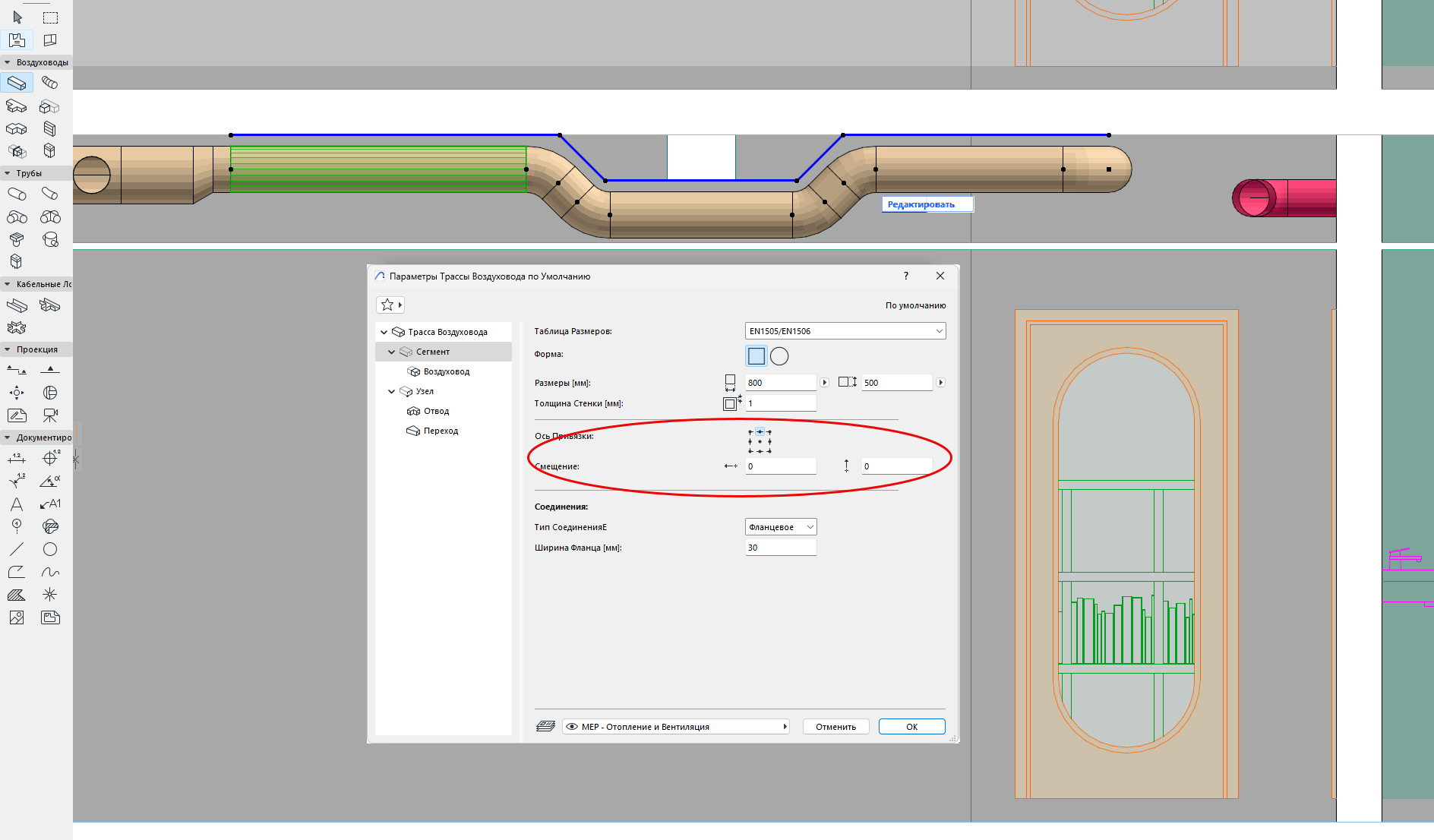

По умолчанию линия привязки располагается в центре сегментов трассы. При необходимости задайте смещение или настройте выравнивание при помощи Информационного Табло или в диалоге Параметров Сегмента.

Например, чтобы расположить воздуховод ближе к перекрытию, выберите расположение линии привязки по низу воздуховода. Или задайте смещение, чтобы трасса находилась на определенном расстоянии от стены или потолка.

• Эти значения можно менять до или после создания трассы.
• Настроить выравнивание или смещение любого отдельного сегмента можно в Режиме Редактирования.
