Поиск открытых MEP-соединений

Доступно с Archicad Collaborate.

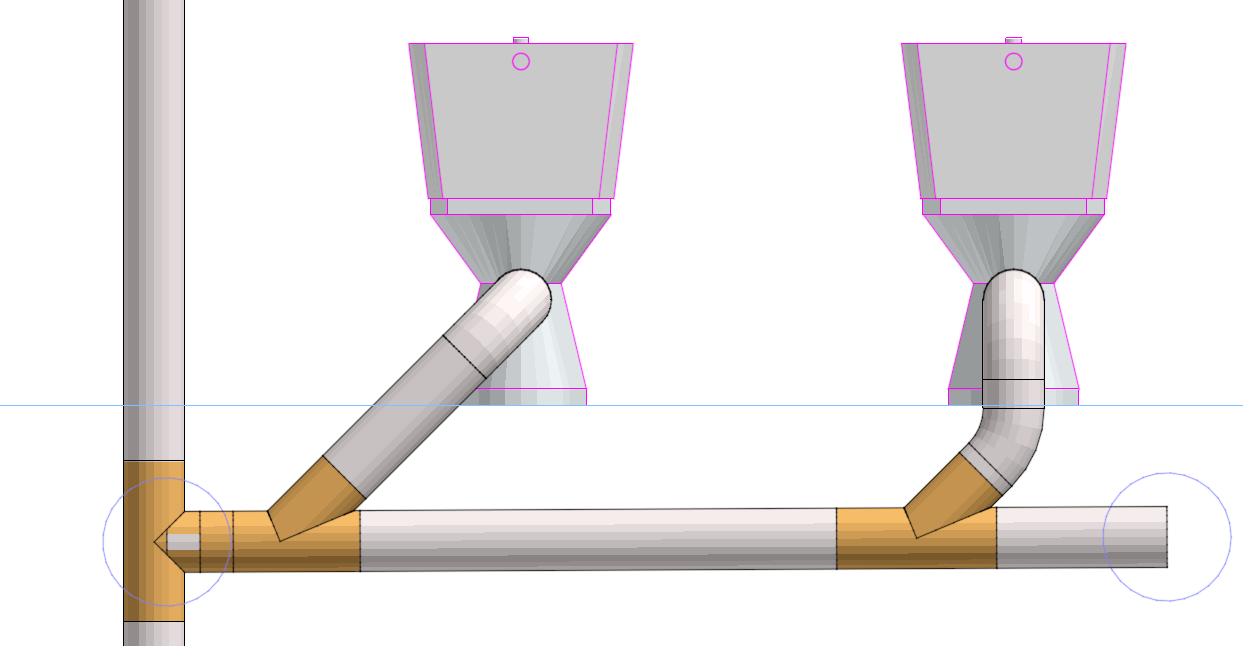

Чтобы отобразить в 2D/Сечениях или 3D-видах открытые окончания и соединения (не соединенные ни с чем), активируйте переключатель Открытые MEP-соединения в меню Вид > Параметры Вывода на Экран. Открытые соединения помечаются окружностями в 2D или Сечениях, а в 3D выделяются красным цветом.

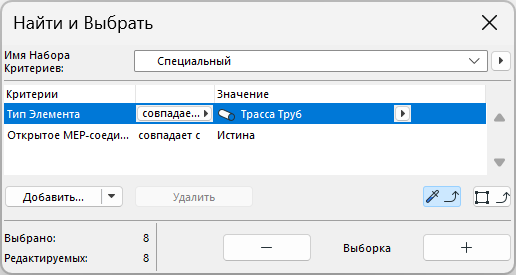

Для поиска открытых соединений можно воспользоваться диалогом Найти и Выбрать.

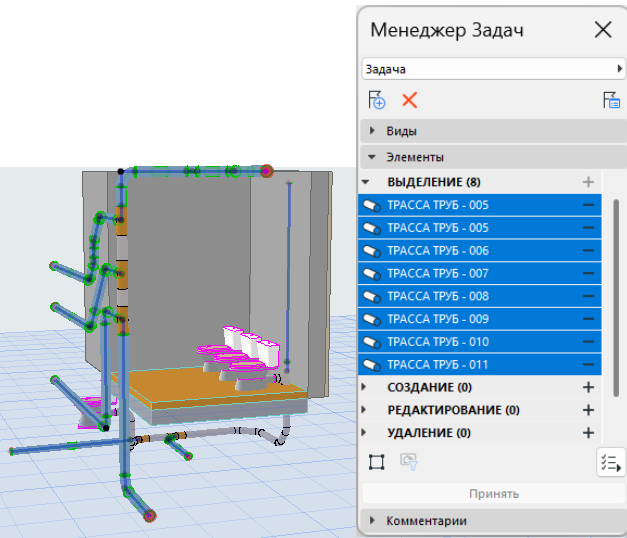

Для открытых соединений можно создать Задачи в Менеджере Задач.




Встроенная команда Выполнить MEP-соединения позволяет выявлять и устранять другие проблемы соединений: см. Выполнение разорванных MEP-соединений
