Редактирование MEP-соединений

Доступно с Archicad Collaborate.

Вы можете легко отредактировать порты соединений элементов Аксессуаров, Оборудования или Терминалов:

1. Выберите элемент.
2. Щелкните на точке его соединения.
   Прим.: Чтобы выбрать один из перекрывающихся портов, переключайтесь между доступными портами с помощью клавиши Tab.
3. В локальной панели нажмите кнопку Редактирования Настроек Соединения.
4. В открывшемся диалоге задайте нужные параметры.





Используйте узловые точки графического редактирования для настройки соединений и геометрии элементов.

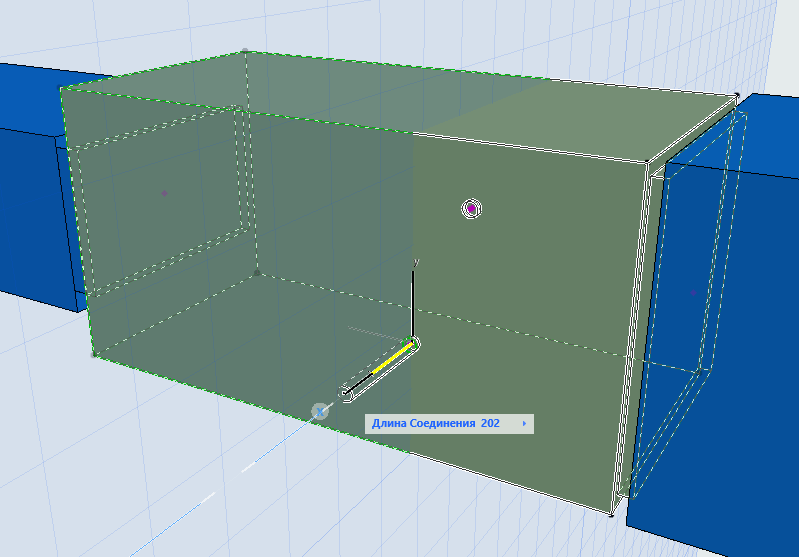

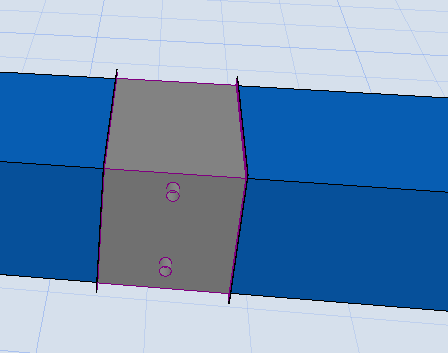

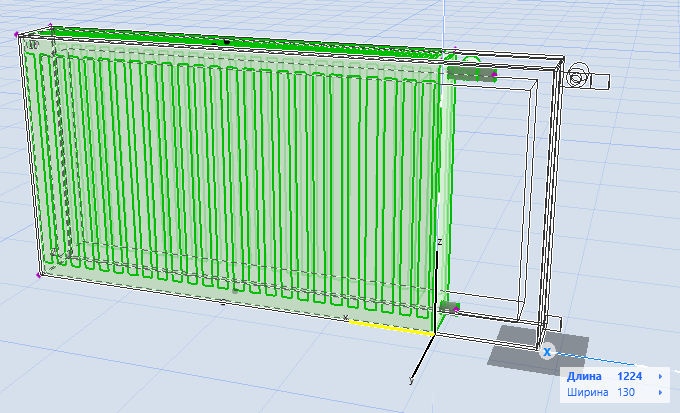

Рис. 1. Изменение положения соединений	Рис. 2. Задание длины соединения	Рис. 3. Длина, ширина, высота
