Окружающая Среда MEP

Notice: Доступно в Archicad Collaborate или Archicad Max.

Чтобы применить схему MEP-интерфейса, воспользуйтесь командой Параметры > Окружающая Среда > Применить Профиль > Профиль Инженера MEP.

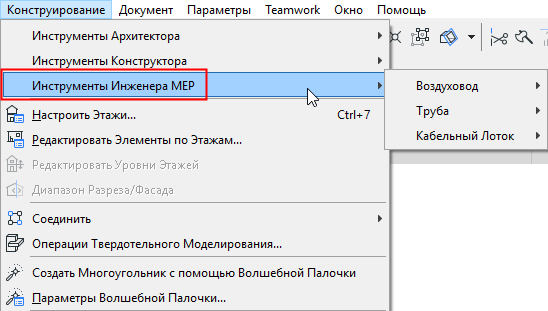

В Панели Инструментов MEP отображаются MEP-инструменты (также доступные в меню Конструирование > Инструменты MEP), а также общие и основные архитектурные инструменты для точного моделирования в рамках конструкции здания.


В Табло Команд Инженера MEP располагаются наиболее часто используемые команды MEP:
Рис. 1. Панель Инструментов MEP

Варианты отображения на экране для MEP-моделирования

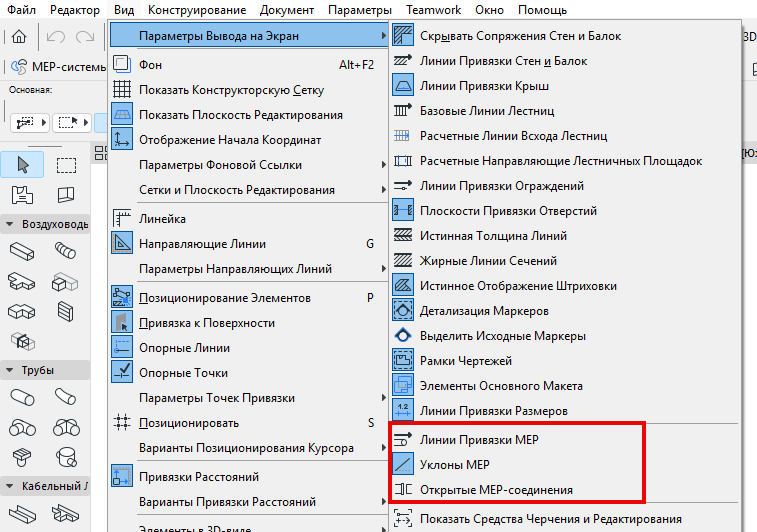

В меню Вид > Параметры Вывода на Экран: Включение некоторых параметров вывода на экран упрощает создание точных MEP-моделей:

  • Линии Привязки MEP
  • Уклоны MEP
  • Открытые MEP-соединения


Эти команды также присутствуют в табло команд MEP:



Отображение прозрачной архитектурной модели при MEP-моделировании

В процессе моделирования MEP-систем архитектурную модель можно сделать прозрачной. Это делает операции трассировки и координации более простыми и быстрыми без потери архитектурного контекста.



Используйте Комбинацию Графической Замены "Прозрачная Архитектура". Используйте Графическую Замену для точной настройки нужной степени прозрачности каждого архитектурного элемента.
