Параметры MEP-узла
Доступно с Archicad Collaborate.

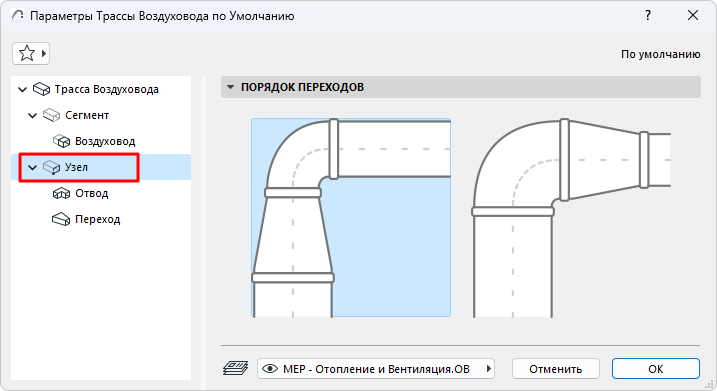

Настройте порядок расположения подэлементов Отвода и Перехода для узла.
Проектные Критерии Отводов и Переходов

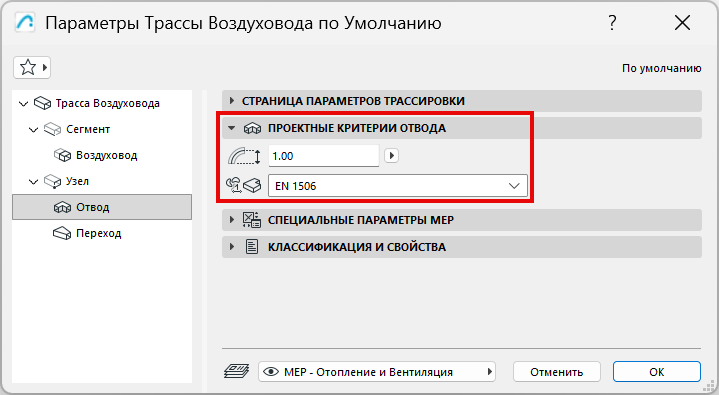

Коэффициент Изгиба Радиуса (Отвод)
Определяет радиус отвода на основе этого значения (минимум: 0.6)
Предварительные настройки Отвода и Перехода
Выберите Таблицу Размеров, определенную в Спецификациях Трассы

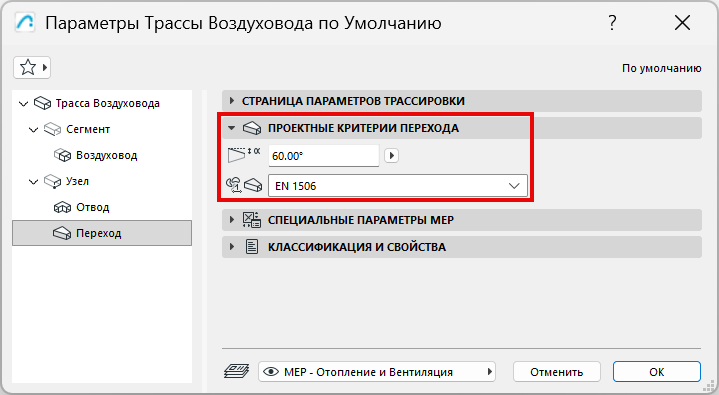

Угол Перехода
Рассчитывает длину перехода на основе заданного угла: чем больше разница размеров сечений соединяемых портов, тем длиннее переход
