Выбор преднастроенных размеров для MEP-трасс

Доступно с Archicad Collaborate.

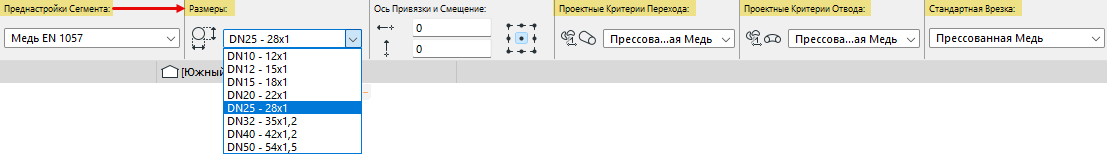

В Информационном Табло выберите предварительные настройки (таблицу размеров) для элементов MEP-трассы: сегментов, отводов, врезок и переходов.


  • Для сегментов трассы выберите Преднастройки Сегмента
  • Для сегментов трассы: также выберите размер DN. Отводы и врезки этой трассы будут использовать те же DN из соответствующих преднастроенных таблиц.
  • Для отводов и переходов выберите преднастроенные параметры Проектных Критериев
  • Для элементов врезок выберите предварительные настройки в разделе "Стандартной Врезки"
