Добавление MEP-системы в Браузер Систем

Доступно с Archicad Collaborate

Браузер MEP-систем можно открыть при помощи:

• команды меню Окно > Панели или
• кнопки в табло команд MEP

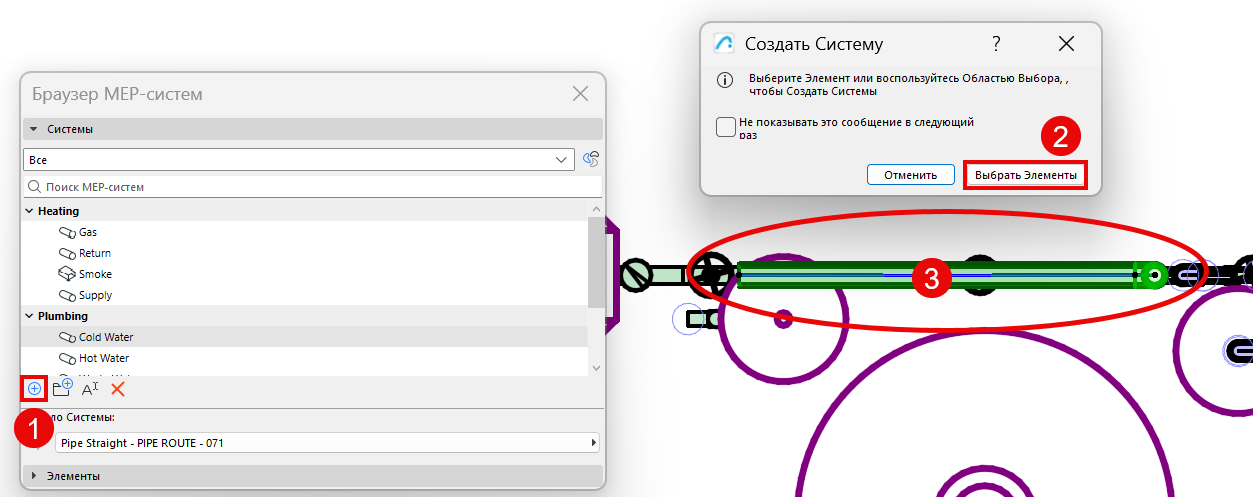

1. В Браузере Систем нажмите кнопку с символом "Плюс" [+]
2. В открывшемся диалоге нажмите кнопку Выбора Элементов.
3. Выберите элементы Системы ИЛИ начальную точку системы:

   В модели выполните одно из следующих действий:

   • Выберите начальную точку системы (один MEP-элемент в качестве начальной точки для системы воздуховодов или труб: его порт представляет собой место, откуда будет поступать поток воздуха или жидкости)
     • Элемент начальной точки должен быть либо открытым концом маршрута, либо подключенным Оборудованием или Аксессуаром (не Терминалом).
     • Чтобы отобразить в 2D-видах открытые окончания и соединения (не соединенные ни с чем), активируйте переключатель Открытые MEP-соединения в меню Вид > Параметры Вывода на Экран.
   • ИЛИ выберите один или несколько MEP-элементов, которые должны стать частью системы
     Совет: Вы можете выбрать элементы из различных MEP-систем; каждая система будет добавлена отдельно

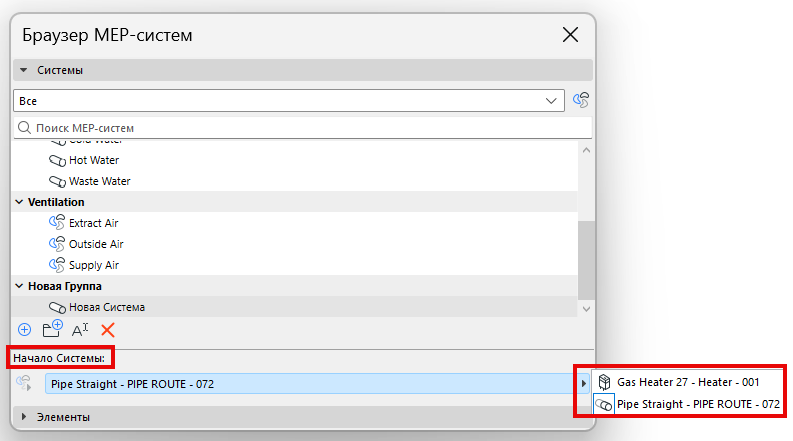

   • Для каждой системы выберите подходящую начальную точку из выпадающего списка Начала Системы )





     Прим.: Если впоследствии вы удалите начальную точку системы (например, подключите терминал к свободному концу трассы), то Система будет удалена из браузера, поскольку у нее нет свободного конца. Предупреждение позволит вам либо отменить предыдущее действие, либо продолжить - в этом случае вы сможете позже добавить Систему в браузер, используя другую начальную точку.

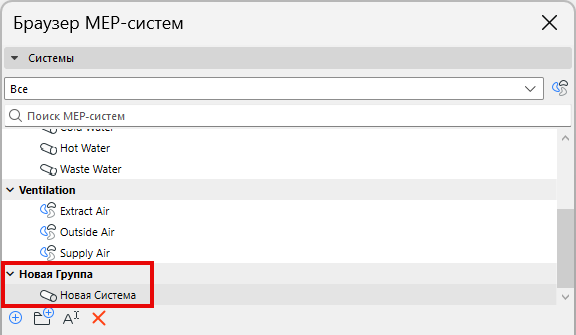

4. Новая система будет добавлена в браузере в "Новую Группу"





5. Переименуйте или организуйте Системы и группы

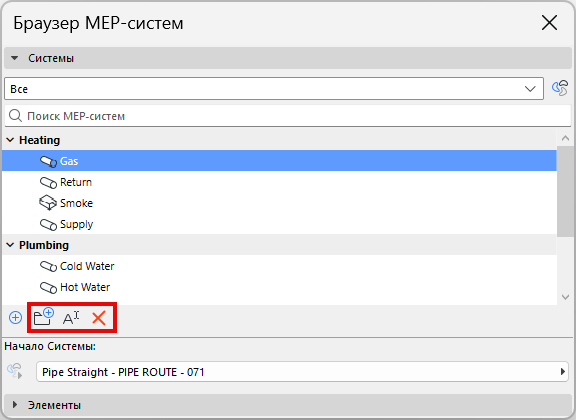

• Воспользуйтесь кнопками, чтобы переименовать или удалить любую выбранную группу или систему
• Чтобы добавить Систему в другую группу: Выберите систему и перетащите ее на имя нужной группы
