Оптимизатор Размеров Воздуховодов

Прим.: Функции расчета для MEP Designer доступны только при использовании облачных лицензий.

Оптимизатор Размеров Воздуховода изменяет размеры воздуховода по мере необходимости, основываясь на заданных пользователем ограничениях и предпочтительных размерах.

Этот диалог следует использовать после создания систем и проверки расчетов в Браузере Систем.

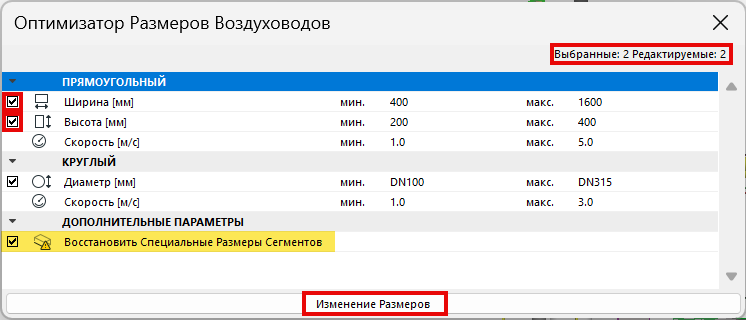

Откройте Оптимизатор Размеров Воздуховода при помощи табло команд MEP или команды меню Окно > Панели
Выберите одну или несколько трасс воздуховодов для изменения размеров. В диалоге будет указано количество выбранных и доступных для редактирования элементов.
Прим.: трасса может быть недоступна для редактирования, если ее слой или элемент заблокирован.
Отметьте типы размеров, которые нужно изменить (ширина и/или высота для прямоугольных воздуховодов, диаметр - для круглых).
Проверьте, нужно ли включать пользовательские сегменты в операцию изменения размеров.
Деактивируйте маркеры тех размеров, которые вы не хотите менять. Например, чтобы оставить круглые воздуховоды без изменений, деактивируйте маркер диаметра круглых воздуховодов.
Задайте диапазон значений для формы и скорости, исходя из конкретных требований к минимальным и максимальным значениям.
Прим.: Чтобы задать фиксированное значение вместо диапазона, введите одинаковые минимальные и максимальные значения.
Нажмите кнопку Изменить Размеры.

Проверьте результат: если появится сообщение о том, что изменение размеров не выполнено, то это означает, что ваши исходные трассы не превышали ограничения, заданные в Оптимизаторе Размеров Воздуховодов.
Если кнопка Изменения Размеров отображается серым цветом, это означает, что вы не выбрали ни одной доступной для редактирования трассы.
