Проверка MEP-модели для вентиляции зон

Прим.: Функции расчета для MEP Designer доступны только при использовании облачных лицензий.

В MEP-модели можно задать требования к вентиляции по зонам. Затем воспользуйтесь встроенными механизмами проверки, чтобы убедиться, что MEP-элементы (терминалы или оборудование) обеспечивают требуемый приточный и вытяжной потоки.

Шаг 1: Настройка параметров вентиляции зон

Создайте необходимые зоны в модели.

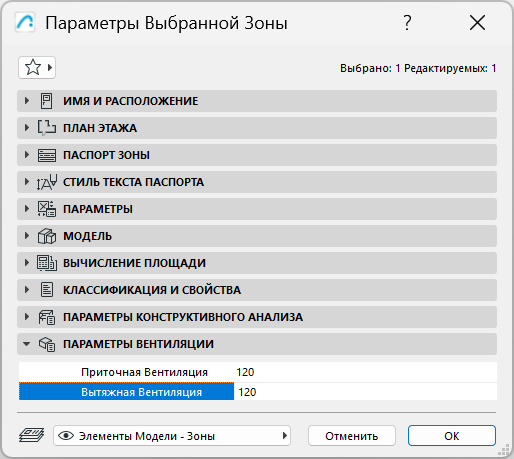

В панели Параметров Вентиляции диалога Параметров Зоны задайте значения Приточной и Вытяжной Вентиляции:



Шаг 2: Настройте терминалы или оборудование с параметрами объема потока

  1. Смоделируйте систему вентиляции и кондиционирования, включая терминалы и оборудование.

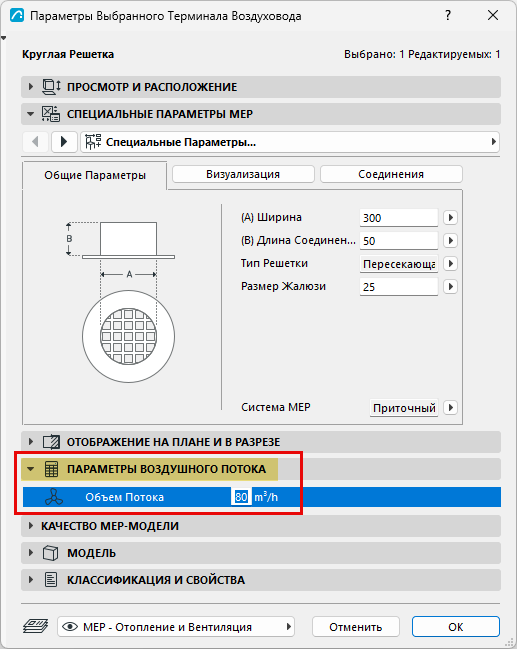

  2. Для каждого терминала или элемента оборудования введите данные об объеме потока в панели Параметров Воздушного Потока диалога Параметров.


Шаг 3: Настройка Системы для Проверки Качества

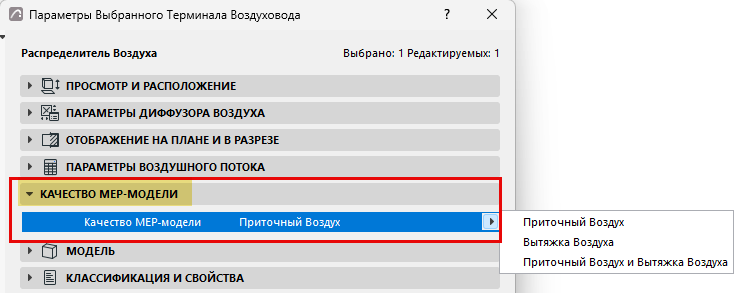

В панели Качества MEP-модели:

Выберите Приточный Воздух, Вытяжка Воздуха или оба варианта, чтобы задать эти данные для Проверки Качества MEP-модели. (Это необходимо, поскольку назначенная в другом месте MEP-система элемента является реквизитом проекта, который может быть переименован в любое время.)



Шаг 4: Запустите Проверку Качества MEP-модели

Выполните проверку, чтобы убедиться, что размещенные в модели терминалы/оборудование соответствуют параметрам зон для надлежащей вентиляции. При проверке будет учитываться любой терминал/оборудование, частично или полностью расположенный внутри зоны.

  1. В окнах 3D/Плана Этажа/Разреза:
    • Воспользуйтесь командой меню Конструирование > Проверка Модели > Качество MEP-модели (или кнопкой в панели команд MEP)
  2. Отметьте маркеры тех параметров (приточный воздух, вытяжка или оба), которые хотите проверить.
  3. Нажмите кнопку Проверить.

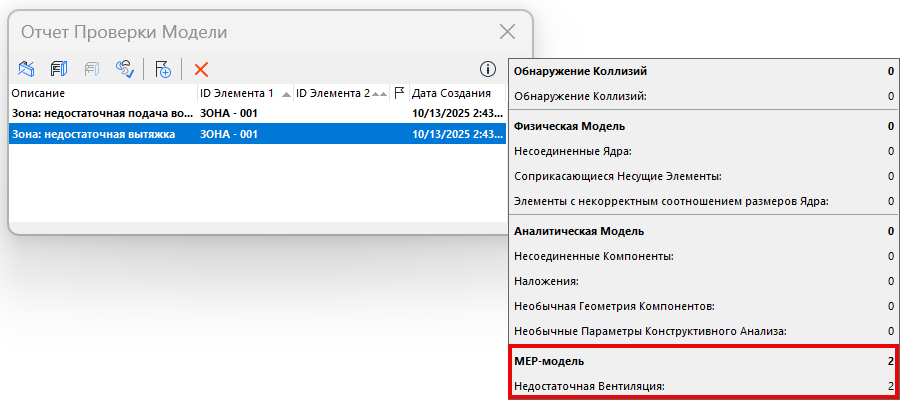

В Отчете Проверки Модели будут перечислены все зоны, параметры вентиляции которых не соблюдены. Здесь вы можете выбрать каждый результат, чтобы отобразить соответствующие элементы и создать для них новые Задачи.



Связанные Темы:

Создание Задачи на основе Отчета Проверки Модели

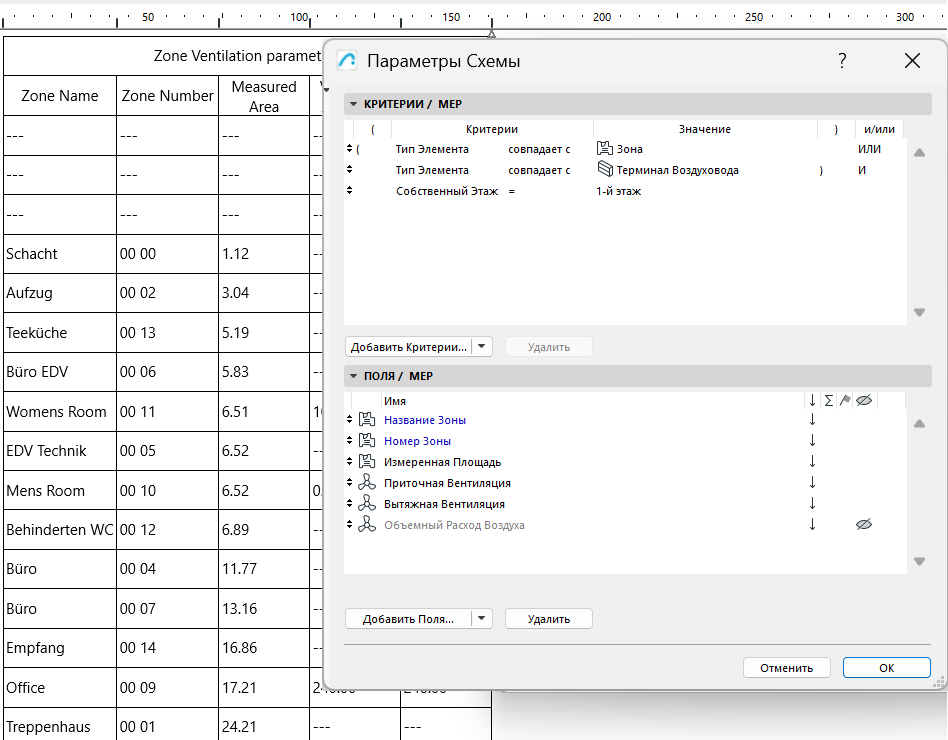

Создание Каталогов Зон с требованиями к их вентиляции

В Интерактивном Каталоге также можно формировать ведомости зон, их требований к вентиляции и объему потока соответствующих терминалов и оборудования.

При необходимости проверяйте и редактируйте значения прямо в Каталоге.
