Использование индивидуальной длины труб и воздуховодов

Доступно с Archicad Collaborate.

В процессе моделирования вы можете захотеть отображать трассы как единые элементы, не разделенные на отрезки. Однако в документации может потребоваться отображать и учитывать фактическую длину сегментов.

Чтобы настроить этот параметр, откройте Спецификации Трассы.

Для сегментов Труб, Воздуховодов или Кабельных Лотков:

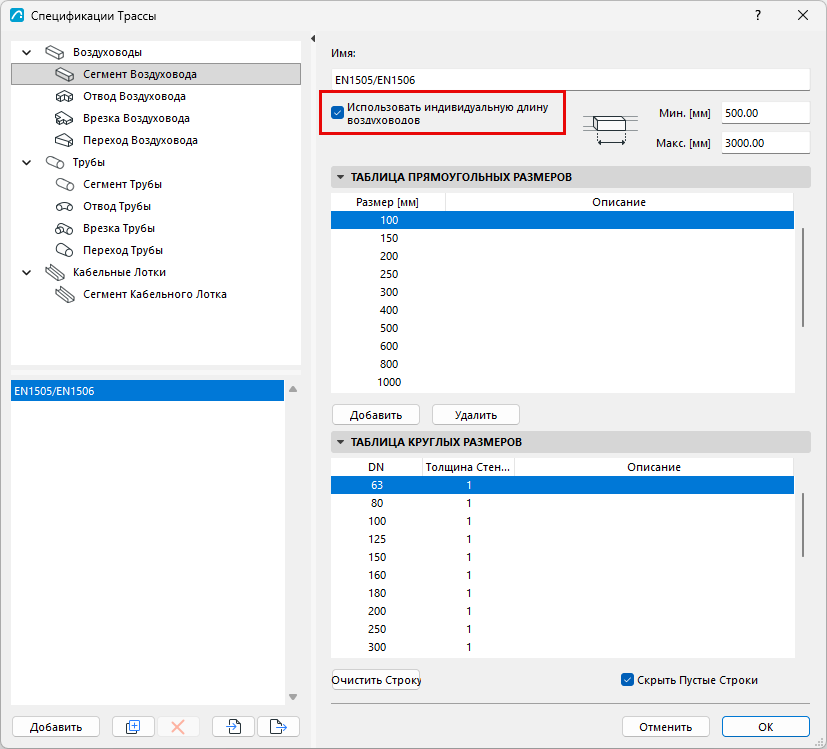

• Отметьте маркер "Использовать индивидуальную длину"
• Введите минимальную и максимальную длину, в соответствии со спецификациями длины производителя (например, для типов воздуховодов)





В результате в модели длина каждого сегмента будет отображаться в соответствии с заданными Спецификаций Трассы. Эти данные также отображаются для выбранного сегмента в Параметрах Выбранной Трассы.

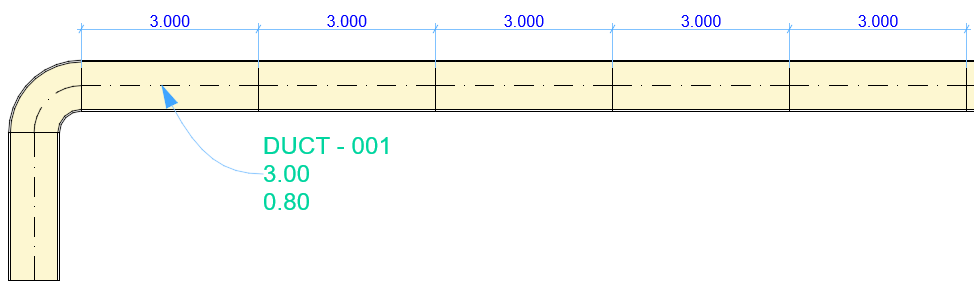

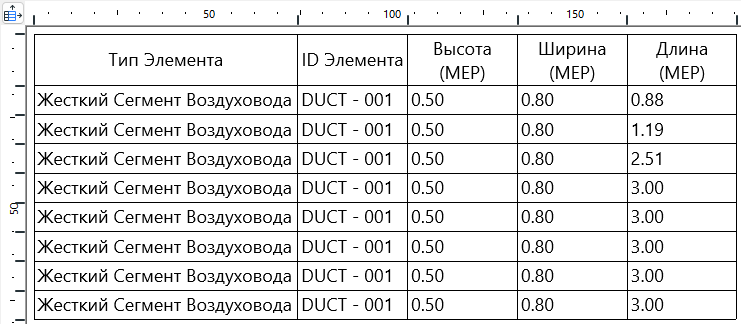

Вы можете размещать выноски для каждого отдельного сегмента и включать эти сегменты в Интерактивный Каталог.

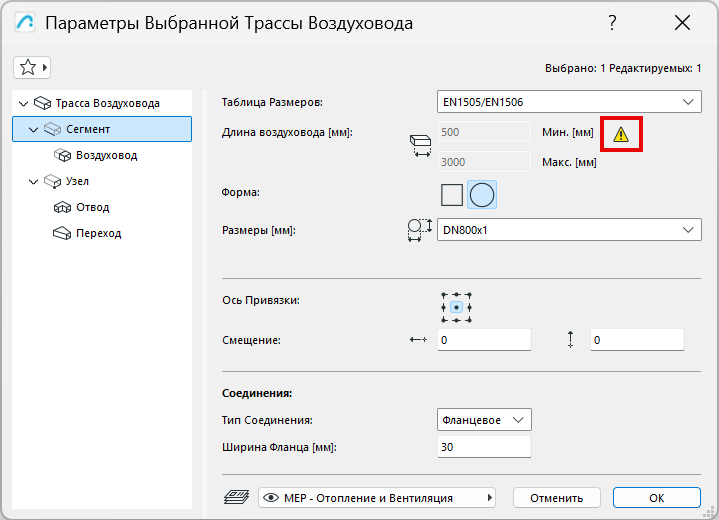

При включенной функции "Использовать индивидуальную длину": вы по-прежнему можете моделировать любую геометрию трассы, но если будут созданы слишком короткие сегменты, то будет отображаться соответствующее предупреждение:

Оптимизация длины сегментов: автоматическая корректировка

Программа по возможности автоматически оптимизирует длину сегментов там, где это необходимо. Если сегмент трассы содержит "остаточную" длину, укладывающуюся в диапазон минимума/максимума, заданный в Спецификациях Трассы: она просто добавляется к трассе.

Если "остаточная" длина меньше минимальной длины, она автоматически увеличивается до минимальной длины. Затем длина предыдущего (полного) сегмента на соответствующую длину.

Рис. 1. Оставшаяся часть была слишком короткой, поэтому она была удлинена до минимальной.Соседний изначально полноразмерный сегмент укорочен соответствующим образом.
