Настройка уклонов MEP-трасс

Доступно с Archicad Collaborate.

В процессе построения трассы используйте Табло Слежения, чтобы изменить уклон сегмента трассы.

Введите значение (положительное значение означает уклон вверх, а отрицательное - вниз)

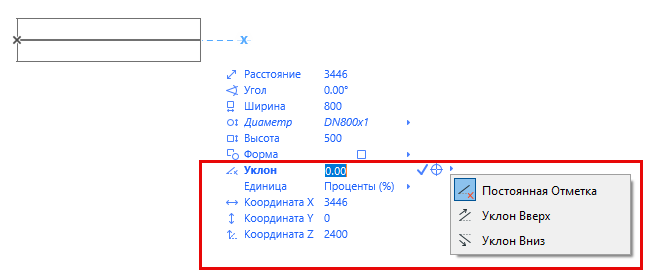

Либо выберите "Уклон Вверх" или "Уклон Вниз" и введите значение

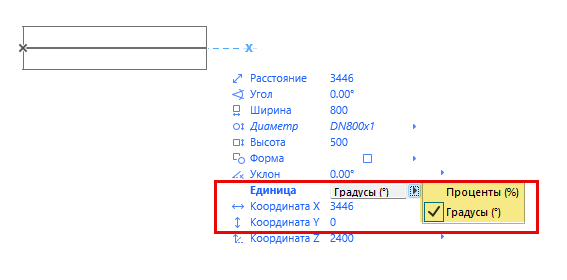

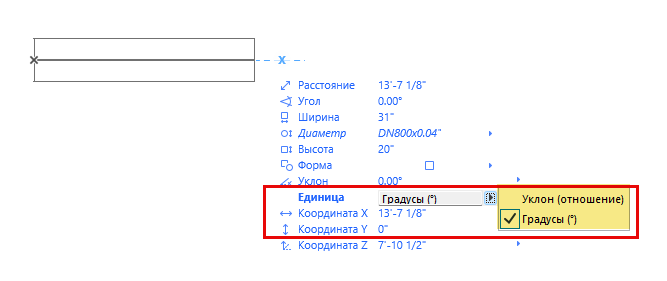

Уклон можно задать в процентах или градусах. При использовании имперских единиц уклон можно задать как отношение (измерения по горизонтали/вертикали).

Настройки уклона трассы сохраняются даже при изменении ее отметок. Если вы измените координату Z, то трасса будет продолжена на новой высоте с тем же уклоном.

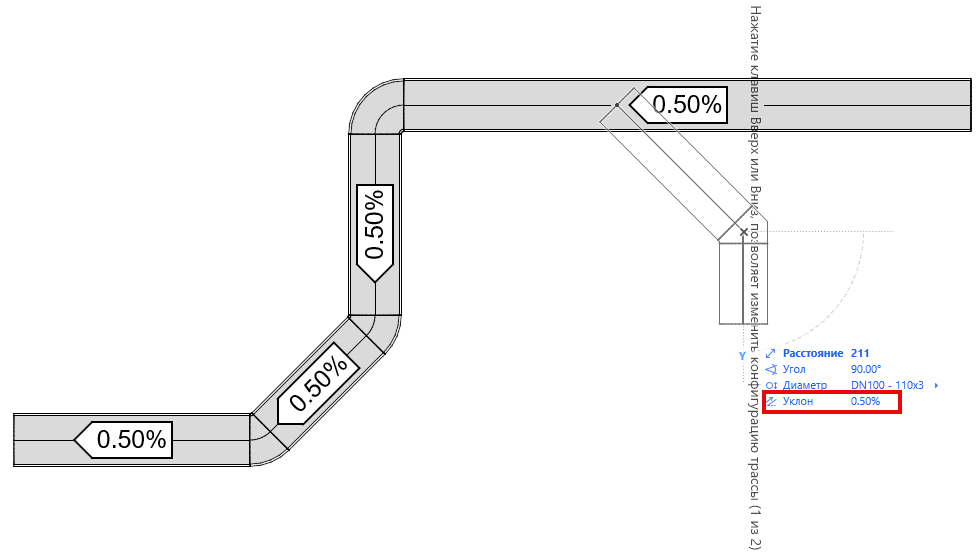

Добавляемые ответвления также наследуют уклон трассы

Изменение уклона в выбранной точке

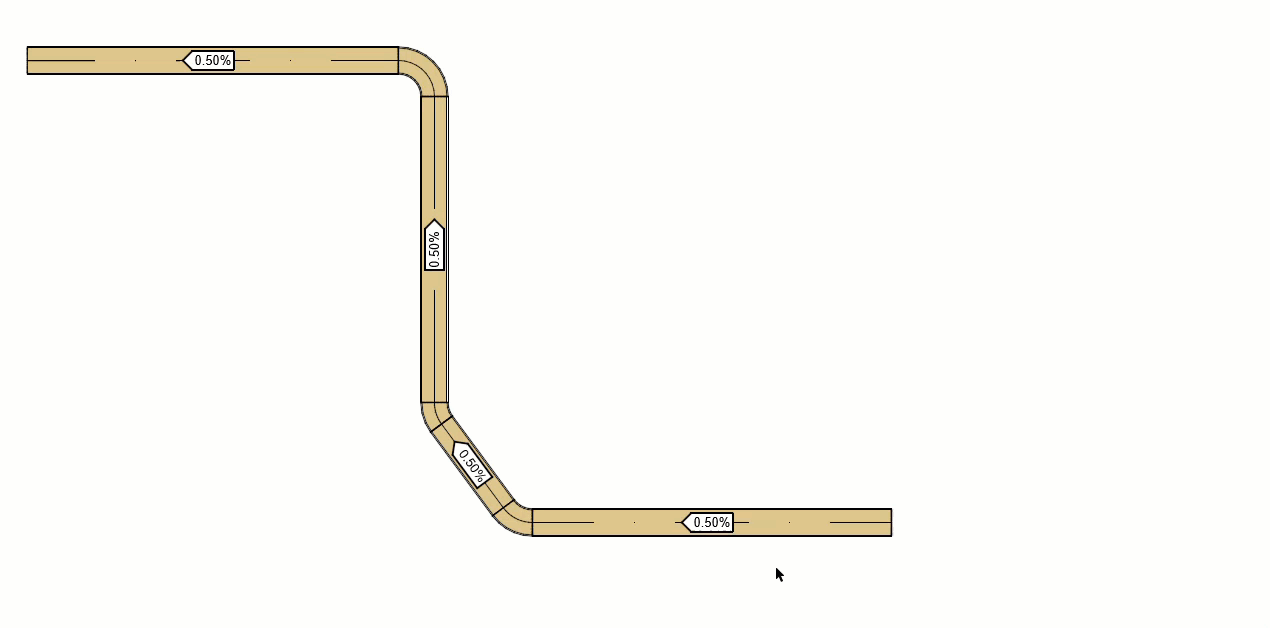

Выберите открытый конец элемента трассы.
При помощи локальной панели активируйте команду Изменения уклона в выбранной точке.
Введите новое значение уклона в Табло Слежения.

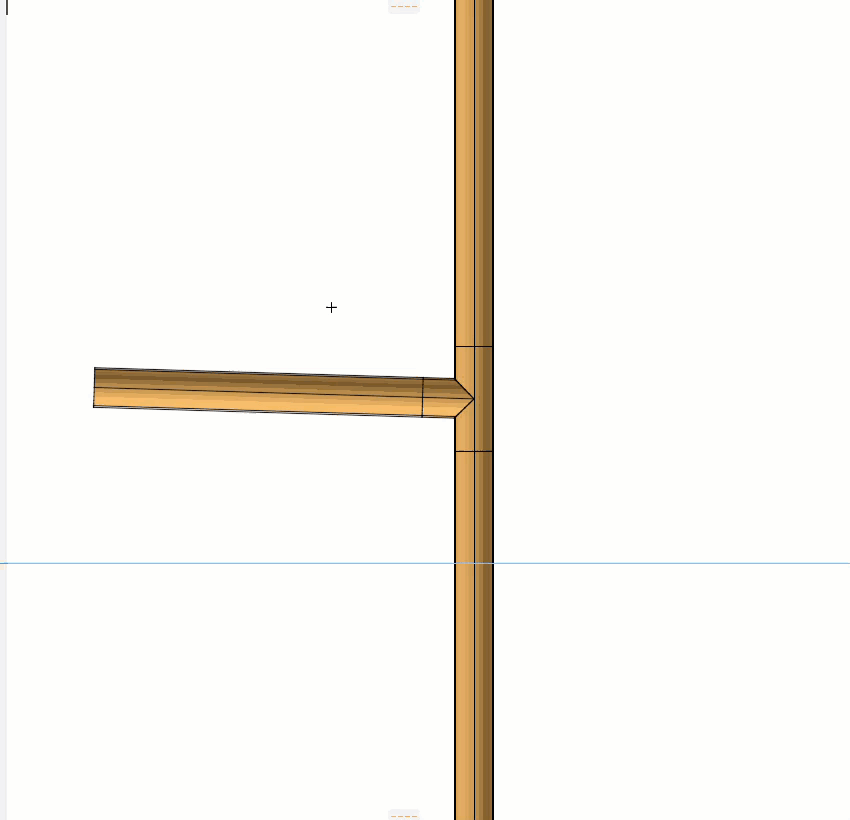

Вы также можете изменить уклон трассы начиная с отвода или врезки:

Высотная отметка трассы не изменится в той точке, где был сделан щелчок мышью.

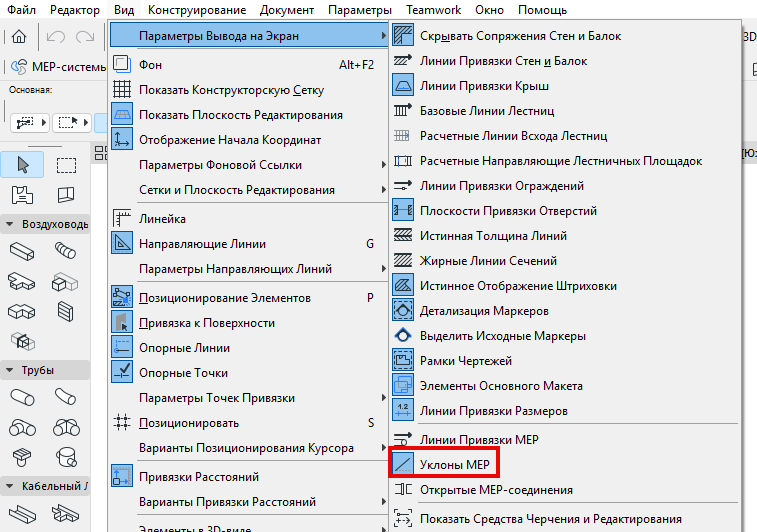

Включите Уклоны MEP при помощи команды меню Вид > Параметры Вывода на Экран.

На Плане Этажа отображаются направление и значение уклона трассы (это служит для визуального контроля рабочих уклонов и показывается только для уклонов не более 5%)
Значение уклона выбранного элемента трассы отображается в Инфо-Метке

В 3D-видах и в проекциях Сечений направление уклона выбранных элементов указывается зеленой стрелкой:
