Цепи

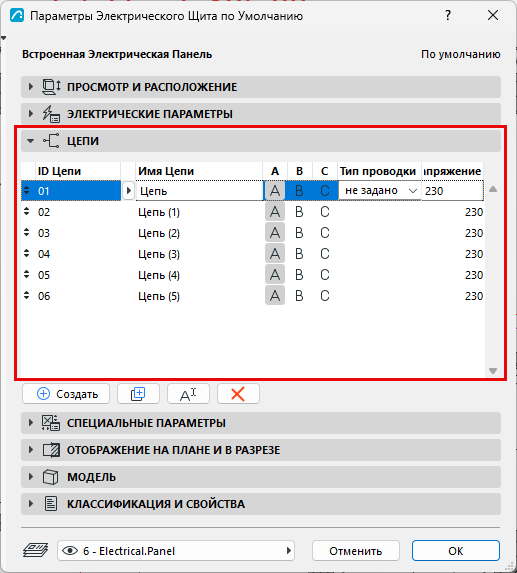

Используйте эту панель для создания электрических цепей проекта. С помощью расположенных под списком кнопок можно создавать новые цепи, дублировать выбранную из списка цепь, переименовывать цепи или удалять выбранные цепи.
Для каждой созданной цепи задайте следующие параметры:
ID Цепи
Формируется автоматически на основе значений полей Префикса ID и Стиля ID.
Имя Цепи
Введите имя цепи.
A B C
Эти кнопки позволяют указать, какие из фаз A, B и C будут использоваться цепью. Для типичных цепях большинства жилых зданий используется одна фаза, поэтому выберите одну из них.
Распределите фазы между цепями так, чтобы Расчетная Нагрузка была примерно одинаковой на всех фазах. Выберите все три фазы для цепей, содержащих предназначенные для трехфазного питания устройства.
Тип проводки
Выберите тип проводки для цепи или оставьте значение «Не задано». Доступные типы проводки и соответствующие им площади поперечного сечения задаются в диалоге Настроек Электротехнического Проекта.
Напряжение
Задайте Напряжение цепи (в вольтах - В).
