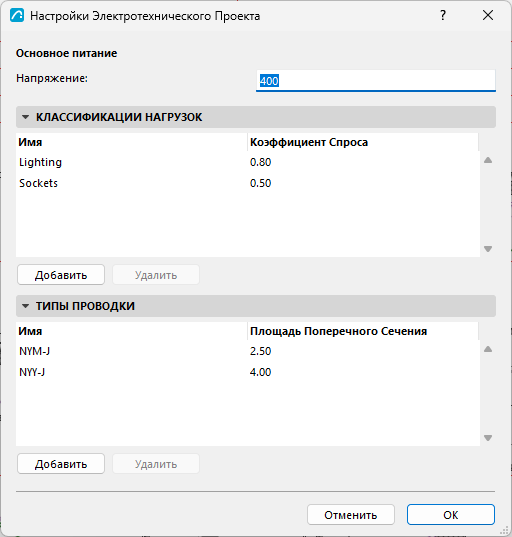

Настройки Электротехнического Проекта
Используйте этот диалог для настройки параметров электрики на уровне проекта.
Откройте диалог:
- с помощью команды меню Параметры > Рабочая Среда Проекта > Настройки Электротехнического Проекта или
- из Табло Команд MEP.
Основное питание
Задайте Напряжение (в вольтах - В) основного питания проекта.
Классификации Нагрузок
Укажите классификации нагрузок, используемые электрическими устройствами в проекте. Для каждой классификации введите Имя и Коэффициент Спроса.
Прим.: Коэффициент Спроса обычно представляет собой числовое значение от 0 до 1, где 1 означает отсутствие снижения нагрузки. Это отношение расчетного максимального спроса группы нагрузок к их общей установленной (подключенной) нагрузке. Установленная нагрузка — это теоретический максимум, возникающий при одновременном задействовании всех нагрузок на полной мощности. В расчетах Коэффициент Спроса применяется к каждому устройству: Полная мощность (Нагрузка) Электрического Устройства в вольт-амперах (ВА) умножается на Коэффициент Спроса его Классификации Нагрузки для получения Расчетной Нагрузки, также выраженной в ВА:
Расчетная Нагрузка = Полная мощность (Нагрузка) * Коэффициент Спроса (например, 15 ВА * 0,8 = 12 ВА).
Типы Проводки
Укажите типы проводки, используемые цепями в проекте. Для каждого типа задайте Имя и Площадь Поперечного Сечения (в квадратных миллиметрах).
