Выноски Электрических Щитов

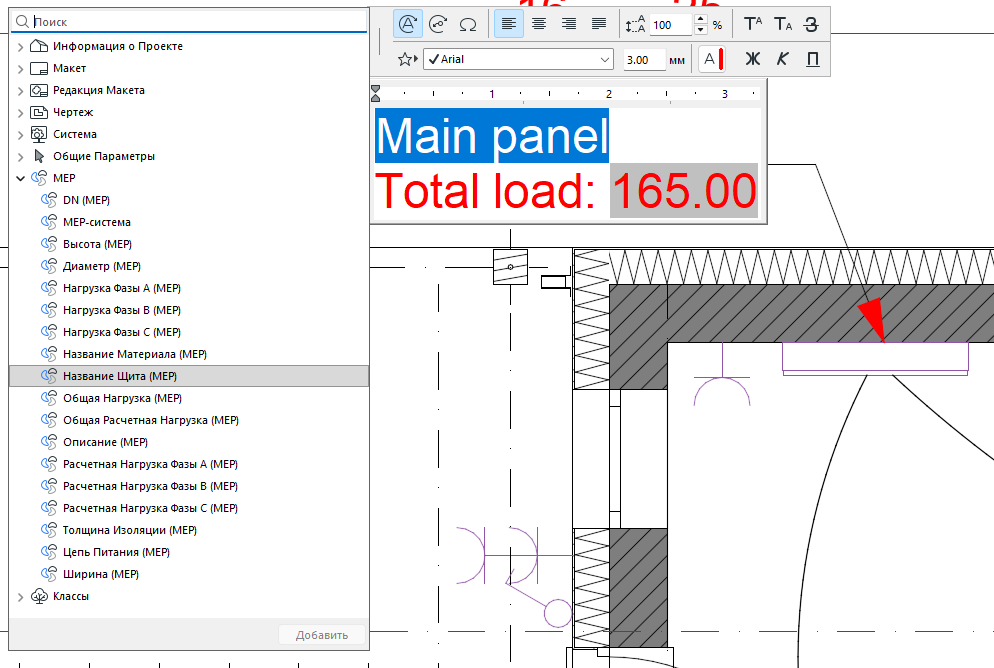

При размещении выносок для Электрических Щитов в разделе MEP доступны следующие параметры Автотекста.

Параметры Автотекста возвращают следующие значения:

Имя Щита - имя Электрического Щита. Для цепей — имя родительского Щита (того, к которому подключена цепь).
Нагрузка Фазы A, Нагрузка Фазы B, Нагрузка Фазы C - полная мощность нагрузки на соответствующую Фазу (A, B или C). Расчет: Полная мощность каждого Электрического Устройства поровну распределяется между Фазами, используемыми цепью, к которой относится данное устройство. Нагрузка Фаз A, B и C представляет собой сумму всех долей нагрузки, отнесенных к Фазе A, Фазе B и Фазе C соответственно.

Пример: Полная мощность Электрического Устройства составляет 15 ВА, и оно входит в состав цепи, использующей только Фазу A (цепи и их фазы задаются в диалоге параметров Электрического Щита). Полная нагрузка устройства 15 ВА добавляется к Нагрузке Фазы A. Другое Электрическое Устройство имеет Полную мощность 40 ВА и входит в цепь, использующую как Фазу A, так и Фазу B. Его нагрузка делится поровну между двумя Фазами (40 ВА ÷ 2), поэтому 20 ВА добавляется к Нагрузке Фазы A, а 20 ВА — к Нагрузке Фазы B. Нагрузка Фазы A = 15 + 20 = 35 ВА. Нагрузка Фазы B = 20 ВА. Нагрузка Фазы C = 0 ВА.

Прим.: Если маркер Полная мощность не активирован для устройства или если устройству не назначена ни одна цепь (в поле Питание выбрано «Основное»), оно не учитывается в Нагрузке Фазы A, B или C.

Общая Нагрузка - сумма Нагрузки Фазы A, Нагрузки Фазы B и Нагрузки Фазы C.
Расчетная Нагрузка Фазы A, Расчетная Нагрузка Фазы B, Расчетная Нагрузка Фазы C – общая расчетная нагрузка на соответствующую Фазу (A, B или C). Расчет: Полная мощность, добавляемая каждым Электрическим Устройством в Фазу, умножается на Коэффициент Спроса Классификации Нагрузки устройства. Расчетная Нагрузка Фазы A, B и C представляет собой сумму всех Расчетных Нагрузок, отнесенных к Фазе A, Фазе B и Фазе C соответственно.

Пример: Электрическое Устройство добавляет 15 ВА к Нагрузке Фазы A. Для его Классификации Нагрузки выбрано «Освещение» с Коэффициентом Спроса 0,8 (как указано в Настройках Электротехнического Проекта). Таким образом, устройство добавляет 15 * 0,8 = 12 ВА к Расчетной Нагрузке Фазы A. Другое Электрическое Устройство добавляет по 20 ВА к Нагрузке Фазы A и Нагрузке Фазы B. Для его Классификации Нагрузки задано «Розетки» с Коэффициентом Спроса 0,5. Поэтому оно добавляет по 20 x 0,5 = 10 ВА к Расчетной Нагрузке Фазы A и Расчетной Нагрузке Фазы B.

Расчетная Нагрузка Фазы A = 12 + 10 = 22 ВА

Расчетная Нагрузка Фазы B = 10 ВА

Расчетная Нагрузка Фазы C = 0 ВА

Прим.: Устройства, не участвующие в Нагрузке Фазы A, B или C, также не учитываются в Расчетной Нагрузке Фазы A, B или C.

Общая Расчетная Нагрузка - сумма Расчетной Нагрузки Фазы A, Расчетной Нагрузки Фазы B и Расчетной Нагрузки Фазы C.
