Использование Свойств Элементов для более точного сопоставления материалов

Вам может потребоваться сопоставить один Строительный Материал Archicad с несколькими Материалами SAF. В приложениях прочностного анализа один и тот же тип материала может иметь разные классы или марки прочности (например, Бетон - В20/25, В27,5 и т. д.).

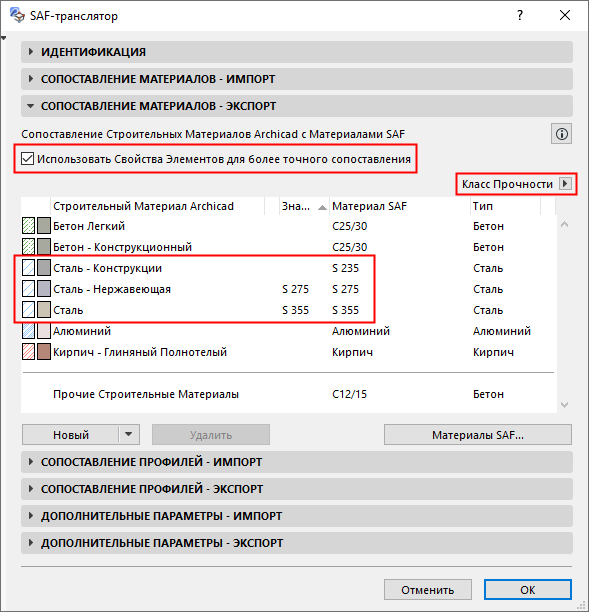

1. Активируйте маркер ‘Использовать Свойства Элементов для более точного сопоставления’.
2. В результате станет доступен выпадающий список свойств. Выберите свойство Archicad, по которому должны различаться Строительные Материалы (например, Класс Прочности).
   Прим.: Выпадающий список содержит все Свойства проекта Archicad.

   Например, со Строительным Материалом “Сталь -Конструкции” в этой модели Archicad необходимо сопоставить три материала SAF, имеющих разные значения Класса Прочности или Марки: С 275, С 355 и не определено.

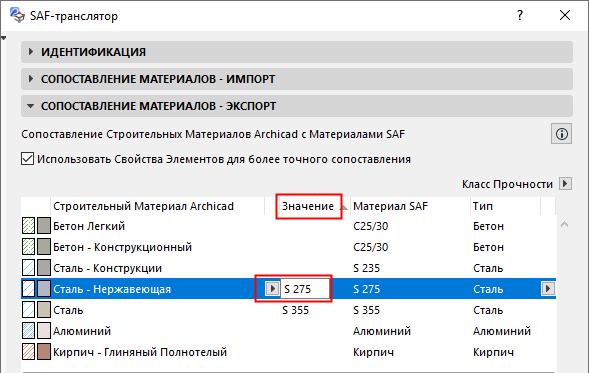

3. В правилах сопоставления появляется столбец “Значение”: щелкните на поле Значения и введите нужные данные (например, С 275 или С 355 для Строительного Материала Сталь - Конструкции).





   Важные замечания:

   • В модели Archicad можно использовать только одно Свойство Элемента в качестве значения для Сопоставления Материалов SAF.
   • Для Сопоставления Материалов SAF можно применять только Свойства Элементов строкового типа.
   • Чтобы выполнить сопоставление по значениям свойств, эти значения должны быть присвоены элементам Archicad (например, в диалогах Параметров Балки или Колонны), а не Строительным Материалам.

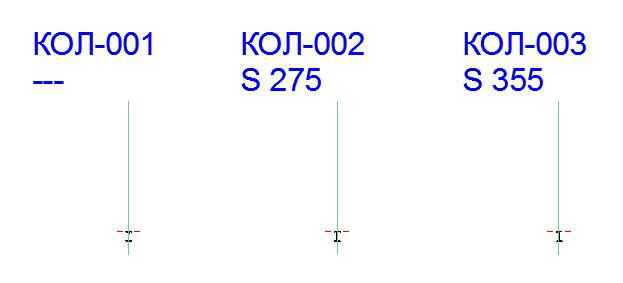

Пример: Строительный Материал с разными значениями Свойства Марки (или Класса Прочности)

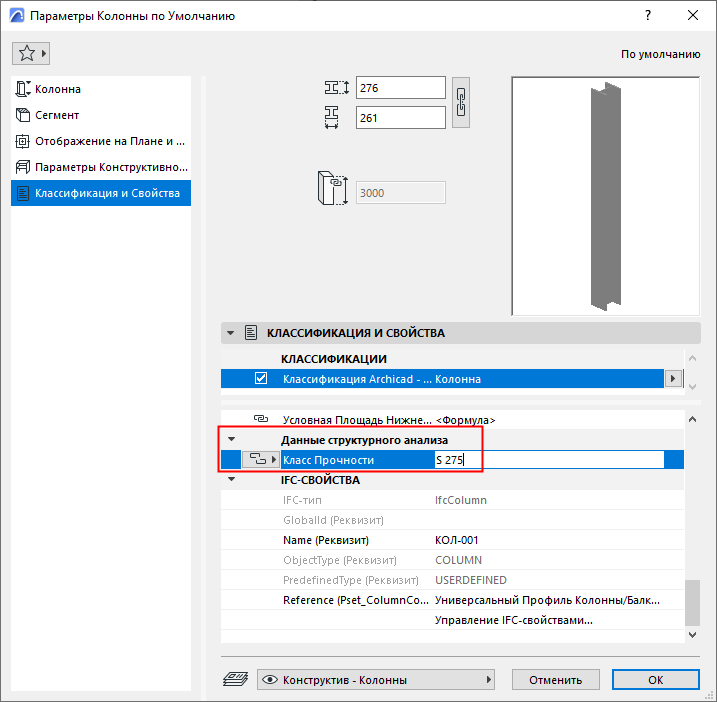

В модели Archicad для нескольких элементов применен один и тот же Строительный Материал Сталь - Конструкции, но с разными значениями свойства Марки, задаваемыми в панели Классификации и Свойств диалога Параметров элемента.
