Экспорт файлов SAF из Archicad

Экспорт основывается на параметрах SAF-транслятора текущего проекта Archicad. (См. SAF-трансляторы - Общий обзор.)

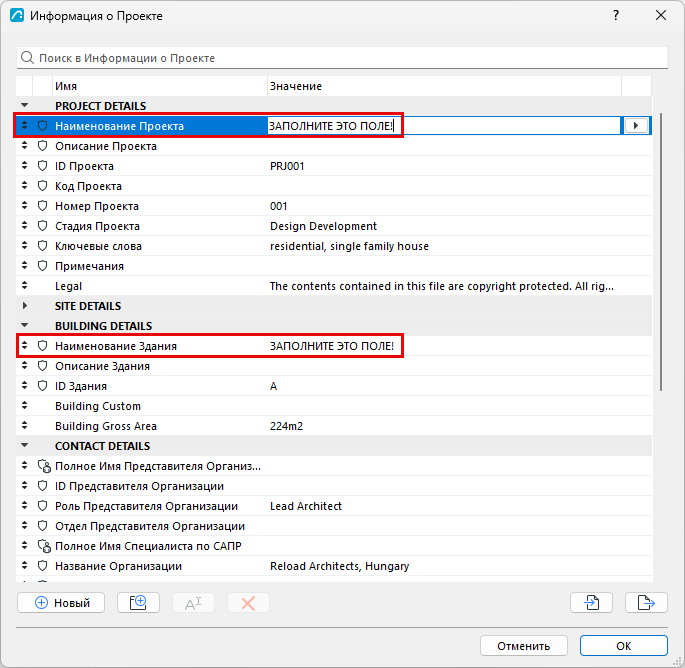

Совет: Перед экспортом рекомендуется заполнить следующие поля диалога Информации о Проекте (Файл > Информация > Информация о Проекте).
  • Наименование Проекта
  • Наименование Здания

    Эти данные будут отображаться на листах Данных о Проекте и Модели файла SAF.



Чтобы экспортировать аналитическую модель, выполните одно из следующих действий:

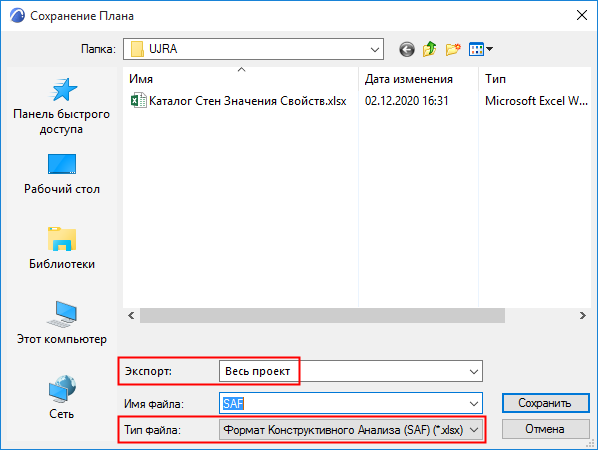

  • В проекте Archicad (в 3D-окне или на Плане Этажа) воспользуйтесь командой меню Файл > Сохранить как.
  • Выберите Формат Конструктивного Анализа (*.xlsx)
  • В меню Экспорта выберите экспорт всего проекта, отображаемых элементов в текущем виде или выбранных элементов.

  • Воспользуйтесь командой меню Документ > Опубликовать, чтобы экспортировать компоненты аналитической модели, отображаемые в публикуемых видах. (См. Издатель.)

Вы также можете воспользоваться расширениями, повышающими скорость работы за счет дополнительных инструментов анализа:

  • Frilo Connection (разработано компанией Graphisoft): См. Экспорт в FRILO .
  • SCIA Connection (разработано компанией SCIA), которое можно загрузить здесь: Расширения, разработанные Партнерами
