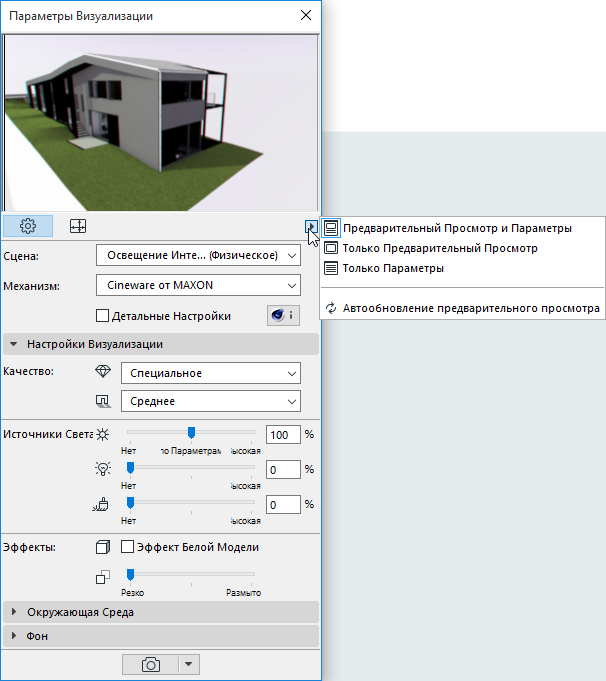

Панель Параметров Визуализации

Выбор и Управление Сценами Визуализации

Сцены Визуализации представляют собой наборы предварительно определенных Параметров Визуализации, которые можно сохранять и повторно использовать с помощью диалога Выбора и Управления Сценами.

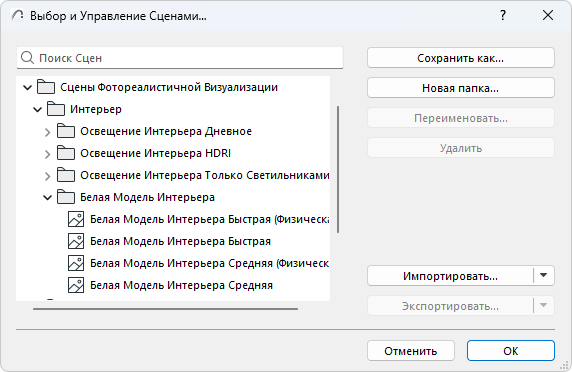

Для каждого Механизма визуализации в шаблоне Archicad по умолчанию существует одна или несколько предварительно определенных Сцен. Их список отображается в виде дерева в диалоге Выбора и Управления Сценами.

При помощи диалога Выбора и Управления Сценами можно упорядочить сцены по папкам, а также импортировать/экспортировать файлы Сцен между различными проектами Archicad. Файлы Сцен имеют расширение “renderingscene”.

При загрузке Сцены в Панели Параметров Визуализации и последующем изменении каких-либо параметров, имя Сцены изменяется на “Специальная” до тех пор, пока она не будет сохранена под другим именем.

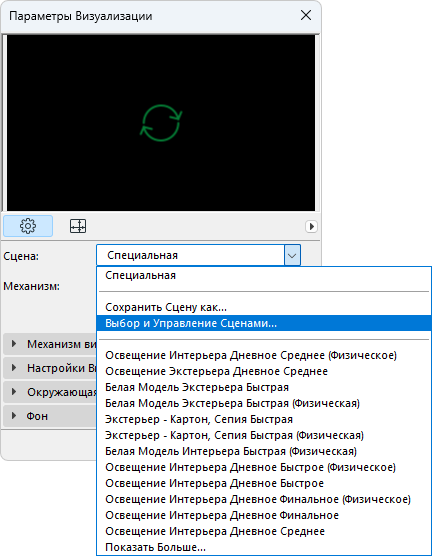

Для сохранения параметров Сцены Визуализации откройте диалог Выбора и Управления Сценами и выберите команду Запомнить Сцену как.

Сохраненные Сцены содержат все Настройки, сделанные в Панели Параметров Визуализации. Обратите внимание, что параметры Сцен включают и выбор Механизма Визуализации (например, Cineware или Sketch). Однако, важно помнить, что Размер визуализируемого изображения не сохраняется в Сцене.

Перед тем как закрыть проект убедитесь, что сохранили все изменения параметров Сцены, если хотите применить эти настройки позднее. Также, при сохранении 3D-вида можно сохранить любую Схему как часть Параметров Вида (в панели Только 3D диалога Параметров Вида).

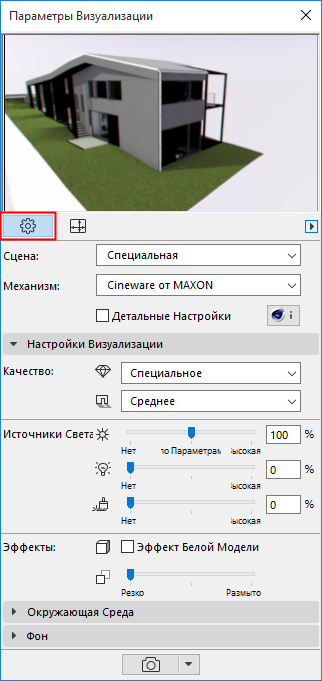

Выбор Механизма Визуализации

Выберите из выпадающего меню нужный Механизм Визуализации. Archicad поставляется со следующими встроенными механизмами визуализации.

• Механизм Cineware: Этот механизм основан на Maxon Cinema4D версии R21 и поддерживает большинство его параметров.

• Этот механизм визуализации позволяет создавать высококачественные реалистичные фотоизображения со значительно лучшим отображением текстур и освещения, чем в других механизмах.

  См. Основные Настройки Cineware.

  См. также Детальные Настройки Cineware.

• Основной Механизм Визуализации Основной Механизм (параметры которого аналогичны механизму Аппаратного ускорения) предназначен для создания эскизных или простых визуализаций с поддержкой текстур, прозрачности и упрощенных теней.

  См. Основной Механизм Визуализации.

• Sketch: Создает изображения, имитирующие различные эффекты ручной графики и отлично подходящие для визуализации проектов на ранних этапах проектирования.

  Для получения дополнительной информации, см. Механизм визуализации Эскиз.

• Redshift: Механизм визуализации Redshift (на базе GPU) от Maxon входит в состав Archicad в качестве Тестируемой Технологии и действует с некоторыми ограничениями. См. Использование Механизма Визуализации Redshift .

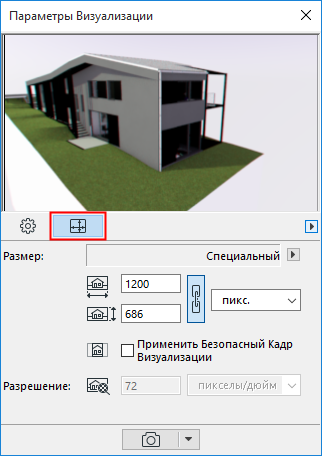

Настройка Размера

Настраиваемые здесь параметры Размера не сохраняются в Сцене Визуализации. Это позволяет использовать в разных ситуациях сцены любых размеров.

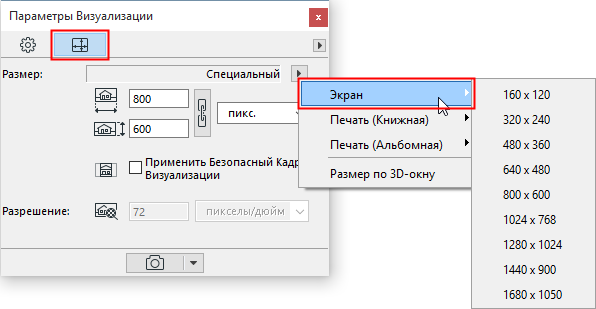

Раскройте выпадающее меню, чтобы выбрать предварительно настроенный Размер (соответствующий размеру экрана в пикселах, размеру бумаги или текущему размеру 3D-окна).

Доступны Предварительно Настроенные Размеры (например, Экран, в пикселах, или Печать, в соответствии со стандартными форматами бумаги).

Нажмите пиктограмму цепочки, чтобы зафиксировать соотношение этих значений: в этом случае ширина изображения будет автоматически меняться при изменении значения высоты и наоборот.

При выборе предварительно настроенного формата Бумаги, требуется также указать значение Разрешения в dpi. На вкладке Размера также отображается разрешение финального изображения.

Рисунок Образца

Создание Изображения Предварительного Просмотра оптимизировано по скорости. Следовательно, оно имеет определенные ограничения: например, 3D-трава не отображается при предварительном просмотре (канал Травы в диалоге Покрытия не учитывается в этом отображении.)

Изображение Предварительного Просмотра может обновляться вручную или автоматически.

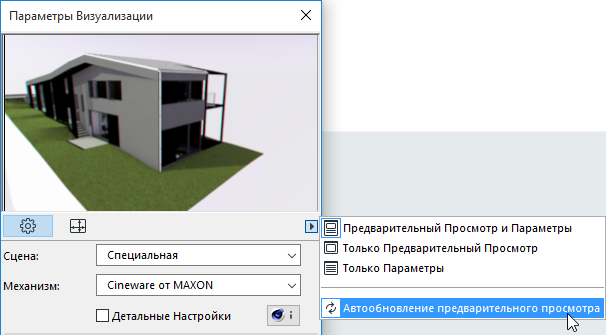

• Автообновление предварительного просмотра: Для активации автоматического обновления Изображения Предварительного Просмотра выберите эту опцию в выпадающем меню

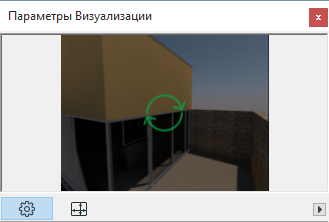

• Ручное обновление: просто сделайте щелчок мышью на изображении. просто сделайте щелчок мышью на изображении. При необходимости обновления Предпросмотра отображается значок обновления, а само Изображение становится серым.





  Примечания, касающиеся Изображения Предварительного Просмотра:

  • Для выполнения автообновления должно быть активно 3D-окно.
  • Панель Параметров Визуализации может отображаться поверх любых окон Archicad, 3D-окно всегда обновляется и выводится на передний план при каждом обновлении Изображения Предпросмотра.
  • В процессе визуализации с использованием Механизма Sketch, в окне предпросмотра актуальная 3D-модель не отображается. Для повышения скорости обратной связи отображается базовая модель, отражающая текущие параметры визуализации.
  • При обновлении Изображения Предпросмотра Archicad выполняет регенерацию изменений, произошедших в результате изменений модели, параметров покрытий и параметров визуализации. Однако, если вы закроете Панель Параметров Визуализации, при повторном ее открытии потребуется полное перестроение модели. Поэтому, в целях экономии времени, рекомендуется в процессе работы держать Панель Параметров Визуализации открытой.
