Вкладка Термоблоки

Для проведения энергетической оценки Зоны Archicad группируются в “термоблоки”. Термоблоком называется набор помещений или пространств здания, имеющих одинаковые требования к отоплению и охлаждению. Термоблоки представляют собой группы 3D-зон Энергетической Модели Здания Archicad.

Вкладка Термоблоки, находящаяся в панели Просмотра энергетической модели, содержит список всех присутствующих в проекте термоблоков и их свойств.

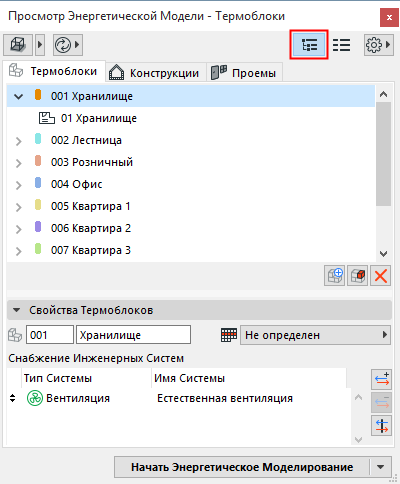

При Древовидном представлении содержимого вкладки, можно увидеть Зоны, составляющие термоблоки, а также при нажатии на стрелку, настроить показ столбцов. При выборе термоблока, в разделе Спецификации термоблока, находящемся в нижней части окна, отображаются его свойства.



Создание Термоблоков

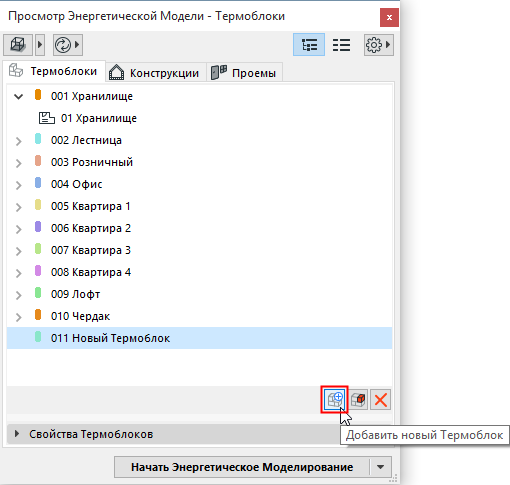

Для создания нового термоблока воспользуйтесь кнопкой Добавить новый термоблок. . После этого его имя и ID будут добавлены в список термоблоков.



Для назначения термоблоку Зон:

  • Перетащите 3D-Зоны в Термоблок (в Древовидном представлении)
  • Используйте команду Найти и Выбрать, для выбора и добавления Зон в Термоблоки (при просмотре в виде Списка)
    Прим.: Зоны, составляющие один термоблок, не обязательно должны быть смежными между собой.

Данные Термоблоков

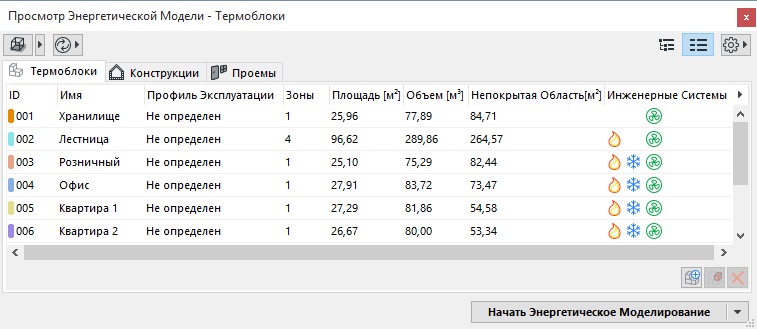

Содержимое вкладки Термоблоков может отображаться в виде списка или в виде дерева. На этой вкладке присутствуют два типа данных:

  • Типы данных модели Archicad (они берутся из BIM).

    Для Термоблоков: Количество зон, Площадь пола, Объем, Открытое пространство

  • Дополнительные типы данных (добавляемые в списке Термоблоков пользователем).

    ID и Имя Термоблока, Функциональное назначение, Системы здания.

    См. Параметры Свойств Термоблоков (Оценка Энергоэффективности).
