Обмен Данными с Приложениями Энергетического Анализа (Оценка Энергоэффективности)

Приложения анализа энергоэффективности повышают качество проектирования и существенно снижают стоимость проектов. Функция Оценки Энергоэффективности позволяет экспортировать данные, получаемые из модели Archicad. Таким образом можно передавать информацию из архитектурной модели непосредственно в приложения энергетического анализа без необходимости повторного моделирования и ввода исходных данных.

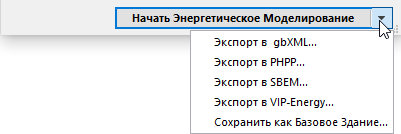

Чтобы выбрать нужный формат для экспорта, нажмите кнопку с изображением стрелки, расположенную справа от кнопки Начала Энергетического Моделирования.


Прим.: В выпадающем списке присутствуют пять команд. Первые две команды (Экспорт в gbXML и Экспорт в PHPP) доступны в любой версии Archicad. Три другие команды (Экспорт в SBEM, Экспорт в VIP-Energy и Сохранить как Базовое Здание) относятся к расширению EcoDesigner STAR, доступному только для клиентов SSA/Forward или владельцев Учебной (Education) лицензии.

Экспорт в gbXML

XML - расширяемый язык разметки - это язык компьютерного программирования, предназначенный для обмена информацией между приложениями. Открытая схема Green Building XML (gbXML) позволяет правильно передавать данные модели BIM в приложения энергетического анализа. Поддерживаемая  ведущими 3D BIM-приложениями и основными приложениями оценки энергоэффективности, схема gbXML стала стандартом обмена данными между BIM-инструментами и программами экоустойчивого проектирования.

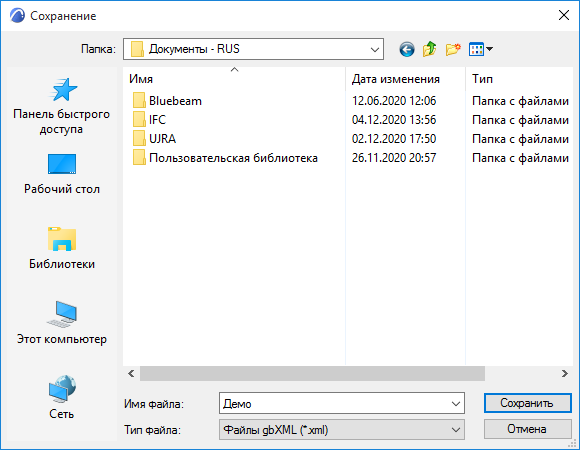

Специальная панель экспорта позволяет сохранять информацию, получаемую из модели Archicad в формате gbXML.

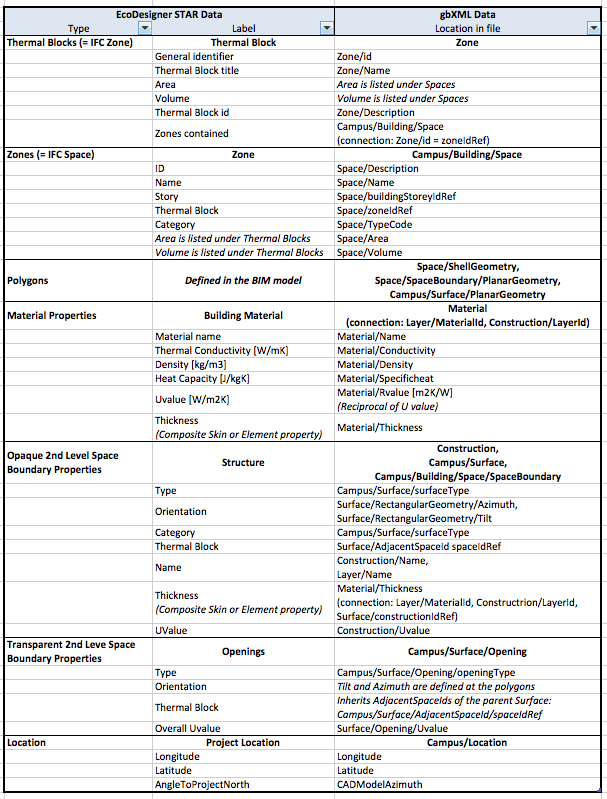

Следующие данные проекта экспортированы из Archicad в gbXML:

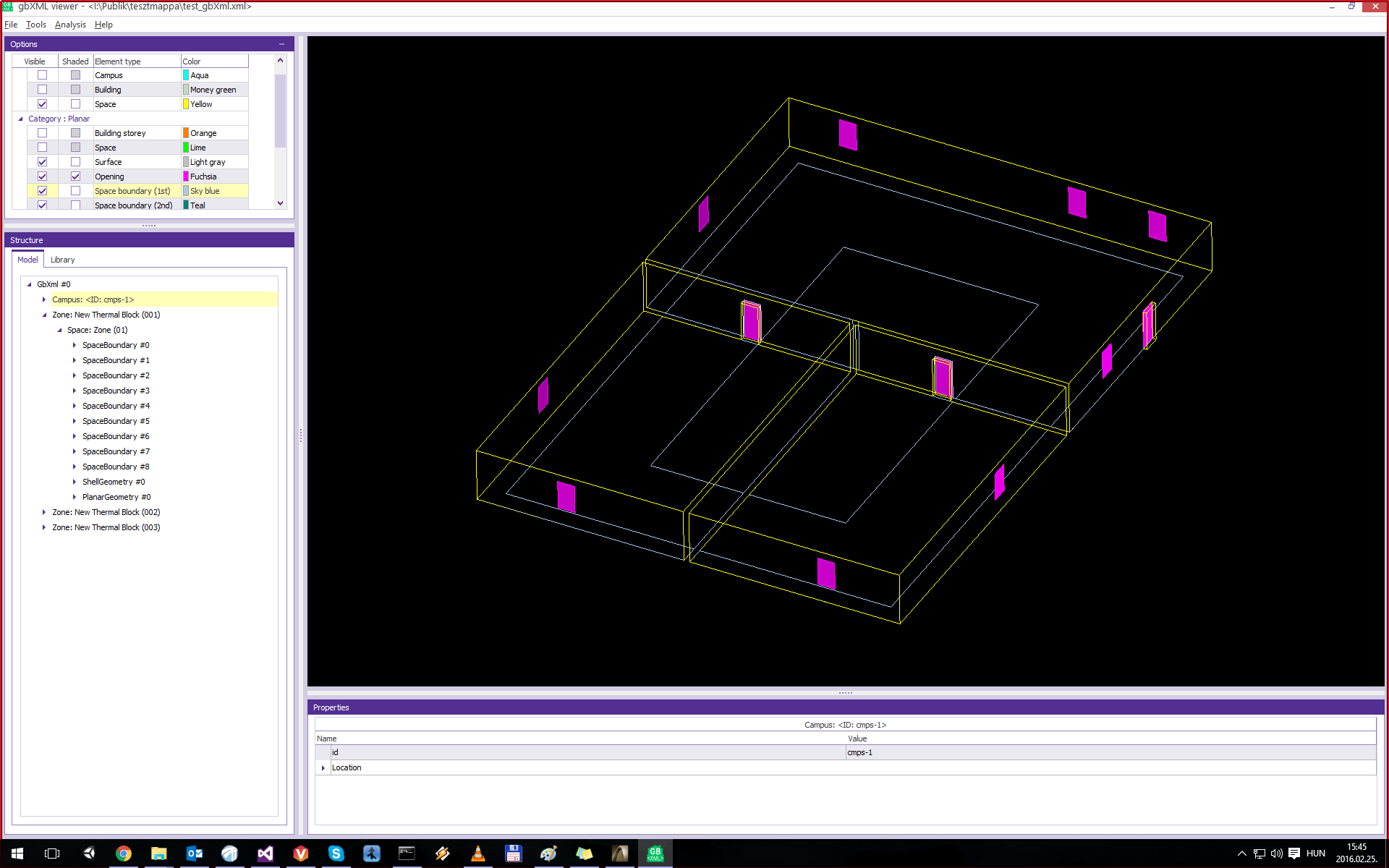

Протокол gbXML описывает 3D-модели зданий способами, достаточно близкими к описаниям IFC. Модели gbXML можно визуализировать при помощи специальных приложений просмотра или в программах энергетического анализа, поддерживающих формат gbXML.



Экспорт в PHPP

Получение сертификата Пассивного здания (в основном для небольших жилых зданий) требует соответствия определенным требованиям, направленным на достижение очень низкого энергопотребления. PHPP - это книга Excel, разработанная Дармштадтским Институтом Пассивных Зданий и предназначенная для расчета и документирования энергоэффективности зданий при получении сертификата Пассивного здания.

В Archicad поддерживаются файлы PHPP версий 7 и 9.

Прим.: Книга Excel PHPP - это независимый продукт, созданный Passivhaus Institute (Дармштадтским Институтом Пассивных Зданий) и не являющийся частью Graphisoft Archicad. Для получения подробной информации о PHPP и Passivhaus Institute посетите официальный сайт htt http://www.passiv.de/ p://www.passiv.de/

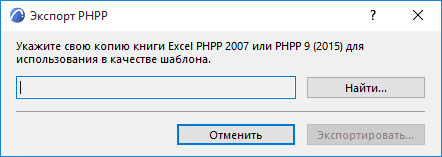

Нажатие кнопки Экспорт в PHPP приводит к открытию диалога Экспорта PHPP, который позволяет передать информацию из модели здания в Книгу Excel PHPP для последующей обработки.



При помощи панели Экспорт PHPP вы можете указать официальную Книгу Excel PHPP, используемую в качестве шаблона. Затем следует сохранить новый файл Excel PHPP, содержащий проектные данные.

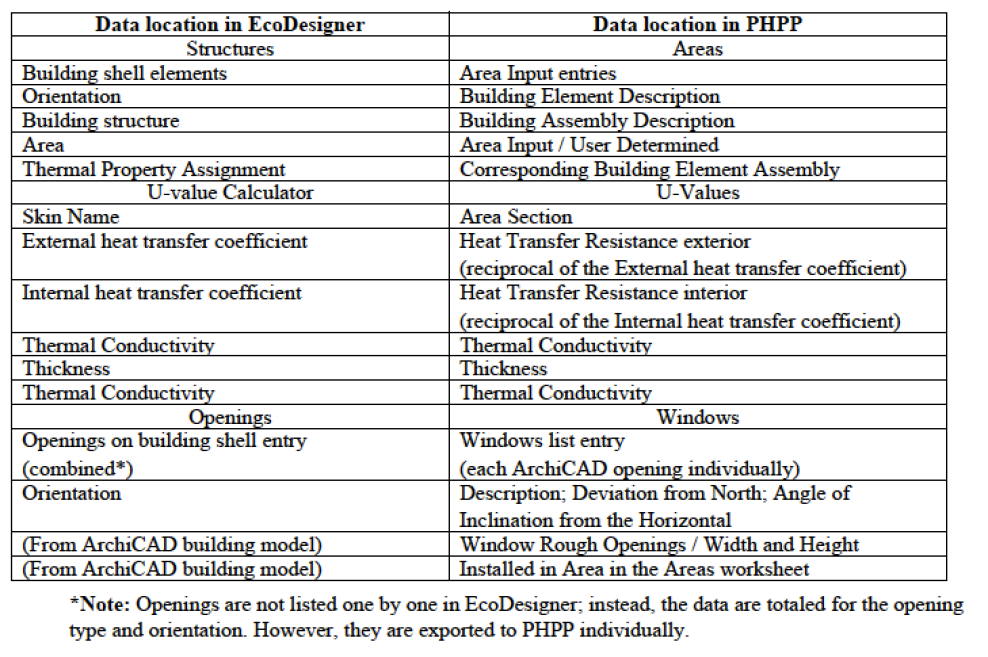

Следующие данные об элементах ограждающих конструкций и свойствах материалов были экспортированы из Archicad в книгу PHPP:



Требования Пассивных Зданий определяют пороговые значения для ежегодных прямых затрат на отопление и охлаждение (не более 15 киловатт-часов на квадратный метр), ежегодное удельное потребление первичной энергии (не более 120 киловатт-часов на квадратный метр)  и среднюю инфильтрацию (максимум 0.6 л/ч).

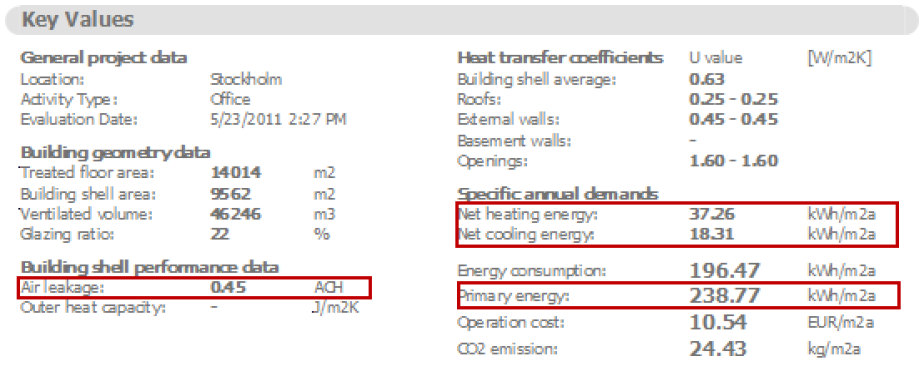

Прим.: В разделе Ключевых Значений Отчета Оценки Энергоэффективности Здания отображаются данные о производительности, получаемые при помощи Механизма Расчета VIP-Core.


Функцию Оценки Энергоэффективности, реализованную в Archicad, можно использовать для создания проектов в соответствии с требованиями, предъявляемыми к Пассивным Зданиям. Однако, для получения официального сертификата Пассивного Здания необходимо утверждение Книги Excel PHPP Институтом Пассивных Зданий.
