Консультативные сообщения (Энергетическая оценка)

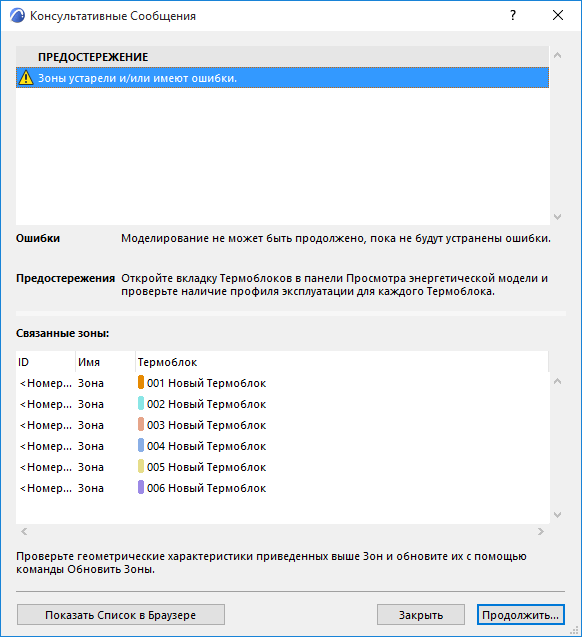

Диалоговое окно Консультативные сообщения открывается, если:
- недостаточно данных;
- обнаружены ошибки имитации.
См. Механизм динамической имитации VIP-Core (Энергетическая оценка).
Для продолжения надо устранить все ошибки. Сообщения о способе устранения ошибок являются факультативными.
Ошибки и способы их устранения
(обязательно следует устранить для продолжения)
- Не определены физические свойства использованных материалов.
- Пиктограмма ошибки: Строительные материалы с отсутствующими параметрами
- Список отсутствующих Строительных материалов
- Что сделать: “Выберите соответствующий Строительный материал в специальном диалоговом окне и введите отсутствующие значения (они должны быть отличны от нуля) в панели Физических свойств.”
- ":Недоступны климатические данные.” (отсутствуют или недоступен сервер)
- Пиктограмма ошибки, "Недоступны климатические данные".
- “Для редактирования климатических данных откройте диалоговое окно установки параметров окружающей среды из панели просмотра энергетической модели.”
- “Отсутствует один или несколько Строительных материалов/Многослойных конструкций.”
- Пиктограмма ошибки, "Конструкции с отсутствующими реквизитами".
- Список конструкций с отсутствующим Строительным материалом
- “Выберите соответствующие элементы модели и отредактируйте их реквизиты Строительных материалов.”
- "Ошибка во время выполнения энергетической имитации.” (ошибки механизма во время выполнения почасовой энергетической имитации)
- Пиктограмма ошибки, “Ошибки механизма имитации”.
- Список <код ошибки механизма + описание>.
- Что сделать: “Обратитесь в группу технической поддержки:”
- “Выбрано неправильное функциональное назначение.”
- Пиктограмма ошибки, "Функциональное назначение отсутствует или не определено".
- Что сделать: “Выберите имеющееся функциональное назначение в диалоге функционального назначения здания”.
- “Ошибка анализа энергетической модели.”
- Пиктограмма ошибки, “При анализе энергетической модели не найдена конструкция или проемы.”
- Что сделать: "Проверьте геометрические характеристики приведенных зон и обновите их с помощью команды Обновить зоны".
Предупреждения и способы их устранения
(не обязательно их устранять для продолжения)
- “Зоны устарели и/или имеют ошибки.” (то есть, не обновленные, накладывающиеся зоны, видимые зоны, которые не приписаны никакому TB) - зоны на спрятанных слоях не появляются
- “Устаревшие зоны”
- Список зон - ID зоны, имя зоны, имя термального блока
- Что сделать: “Проверьте геометрические характеристики приведенных выше зон и обновите их с помощью команды Обновить зоны”.
- Разные данные о месте расположения в самом проекте и в климатических данных”.
- Предупреждающая пиктограмма, “Не совпадают сведения о расположении в проекте и в климатических данных”.
- Что сделать: "Либо измените настройки в диалоге Параметров Расположения, либо измените климатические параметры в диалоге Параметров Окружающей Среды, который можно открыть из панели Просмотра Энергетической Модели".
- Тепловому блоку приписана упрощенная система здания.
“Тепловые блоки с упрощенной системой здания”.
- Список тепловых блоков - каталог цветов, номер, имя
- Что сделать: “Выберите детальные параметры из диалога Системы здания и добавьте релевантные детали в системы HVAC, используемые в здании.”
- Предупреждающая пиктограмма, “Корпус здания является открытым, так как наружные стены содержат пустые проемы”.
- Что сделать: Проанализируйте список проемов и при необходимости замените пустые проемы".
- “Корпус здания содержит один или более пустых проемов.”

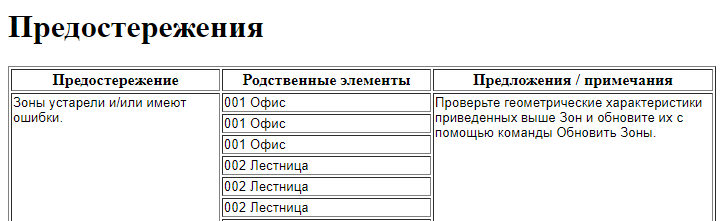

В списках конструкций и проемов возле тех элементов, значения которых неправильные или вообще отсутствуют, стоит желтый предупреждающий восклицательный знак. (Проблематичные элементы списка также выделяются розовым цветом.)
