Внутренние Пространственные Зоны для Оценки Энергоэффективности

Создайте Зоны в каждом кондиционируемом пространстве здания, используя только способ построения По внутренним поверхностям.



Функция Энергетической оценки не поддерживает зоны, определенные Вручную. Зоны должны непосредственно прилегать к окружающим элементам, поэтому способ построения По линиям привязки неприменим для энергетического моделирования.

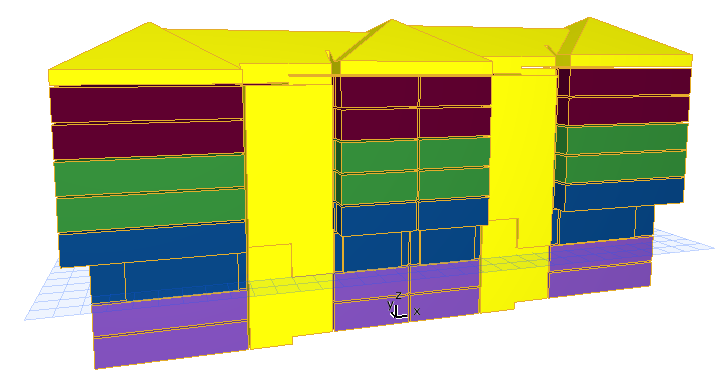

Рис. 1. Зоны Archicad, определяющие внутренние пространства модели

Границы 3D-зоны

При размещении зон на Плане этажа, убедитесь, что они ограничены со всех сторон.

  • Все стены Archicad (включая профильные навесные стены) автоматически становятся границами зоны.
  • При использовании перекрытий в качестве нижней и верхней границы зоны убедитесь, что уровень и/или высота зоны установлены так, что горизонтальные поверхности зоны соприкасаются с внутренними поверхностями перекрытий.
  • Если крыши, 3D-сетки, оболочки, морфы или библиотечные элементы Archicad используются в качестве границ зоны, то необходима дополнительная операция помимо обычного создания зоны. В таких случаях:
  • Начертите зону вручную, убедитесь, что она простирается за пределы ограничивающих ее крыш, 3D-сеток, оболочек.
  • В меню Конструирование > Соединить воспользуйтесь командами Отсечения Элементов или Операциями Твердотельного Моделирования, чтобы сформировать геометрию зоны в пределах выбранных границ.

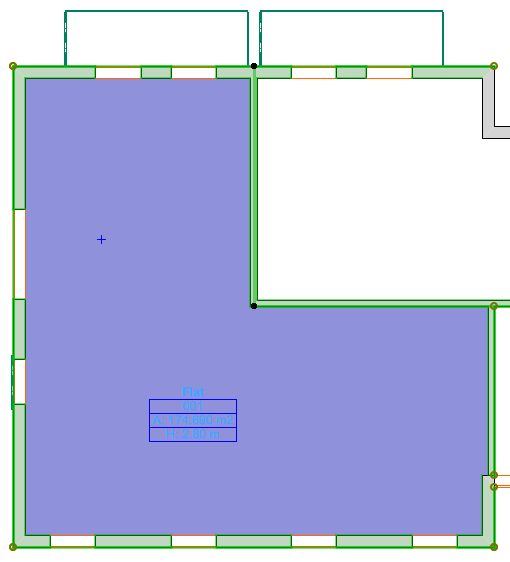

Стены, образующие границы зоны

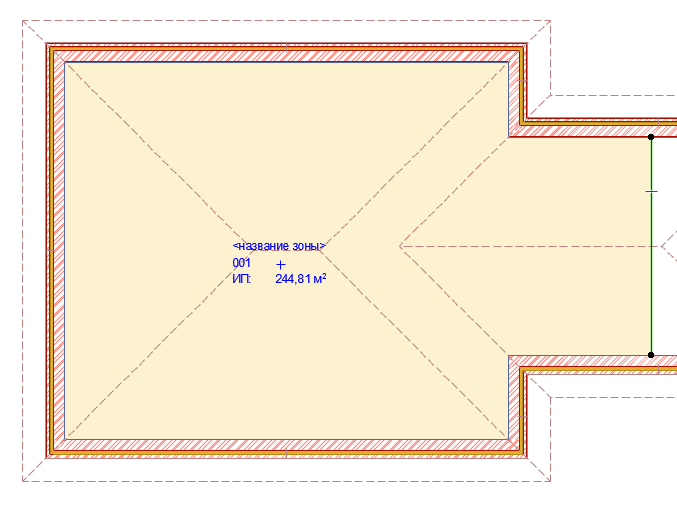

Стены и линия, образующие границы зоны

Границы 2D-зоны

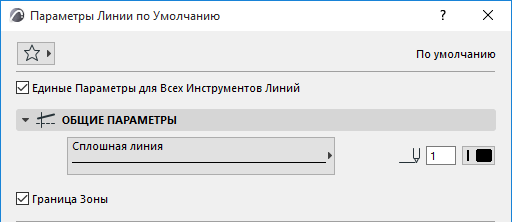

На плане этажа можно указать, что линии являются границами 2D-зоны. Выберите линии, которые должны выступать в качестве границы зоны и в диалоге Параметры линии отметьте маркер Граница зоны.



Существуют ситуации, когда необходимо, назначить Границами Зон линии. Пример:

  • моделирование периметров зон в проектах с оболочками;
  • наличие атриумов в здании;
  • пространства, которые содержат этажи и крыши различного уровня.

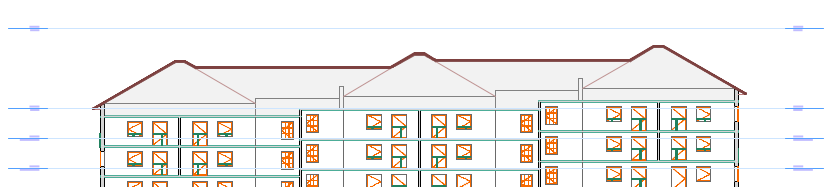

    Рис. 2. Чердачное пространтсво с различными уровнями пола и крыши

Обновление Зон

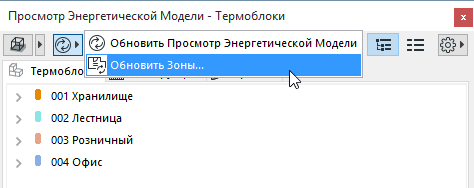

Воспользуйтесь командой Обновить зоны в левом верхнем углу панели Просмотр энергетической модели после изменения фигуры зоны или ее границ. В этом случае гарантируется, что энергетическая модель отражает текущее состояние модели Archicad.



Соглашения по моделированию зон

  • Представляйте многоэтажные внутренние пространства (например, лестничные клетки, чердачные помещения) отдельными зонами на каждом этаже Archicad.

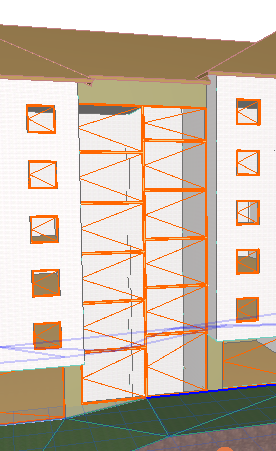

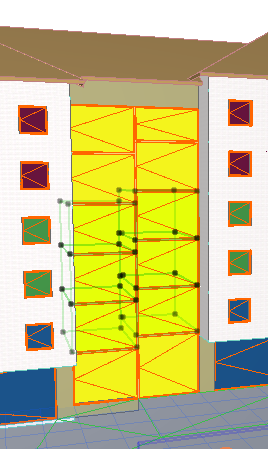

    Multistory_Thermal_block_-_Staircase_1.png    Multistory_Thermal_block_-_Staircase_2.png

    Лестничная клетка - моделирование многоэтажного внутреннего пространства

  • Адиабатические стены - это стены оболочки здания, разделяющие отапливаемые пространства. Они называются адиабатическими в связи с тем, что через них не передается тепло. Примером является противопожарная стена, разделяющая дома периметральной застройки или другие прилегающие друг к другу здания.

    В этом случае моделируйте поверхность прилегающего здания в виде тонкой зоны Archicad. Используйте отдельные зоны на каждом этаже проекта.
