Импорт Свойств и Классификаций с IDS

Введение

Спецификация Предоставления Информации (IDS) - это стандарт, разработанный компанией BuildingSMART для определения требований к информации в понятной для людей и компьютеров форме.

Используйте этот рабочий процесс для импорта файлов IDS и автоматической генерации классификаций и свойств без необходимости создавать их вручную.

В результате экспортированный в IFC файл будет содержать все стандартные для IDS данные свойств и классификаций.

Как правило, процесс Импорт IDS добавляет только новые элементы и не изменяет существующие.

Как импортировать данные IDS

  1. Активируйте команду меню Файлу > Взаимодействие > IDS > Импортировать Файл IDS

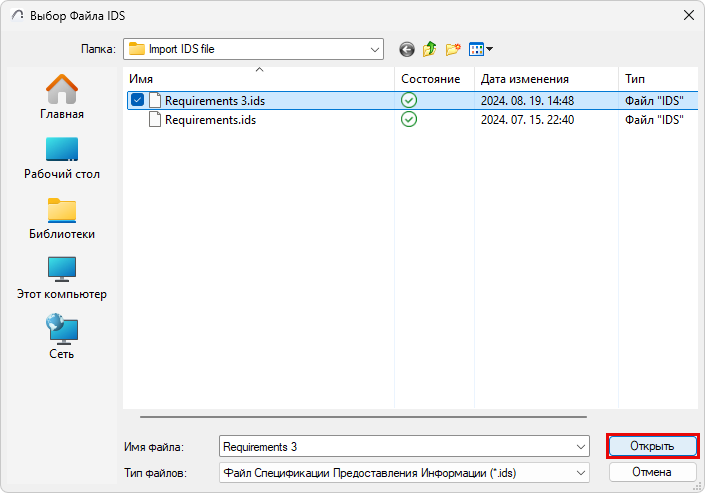

  2. В открывшемся диалоге выберите файл IDS для импорта и нажмите кнопку Открыть.

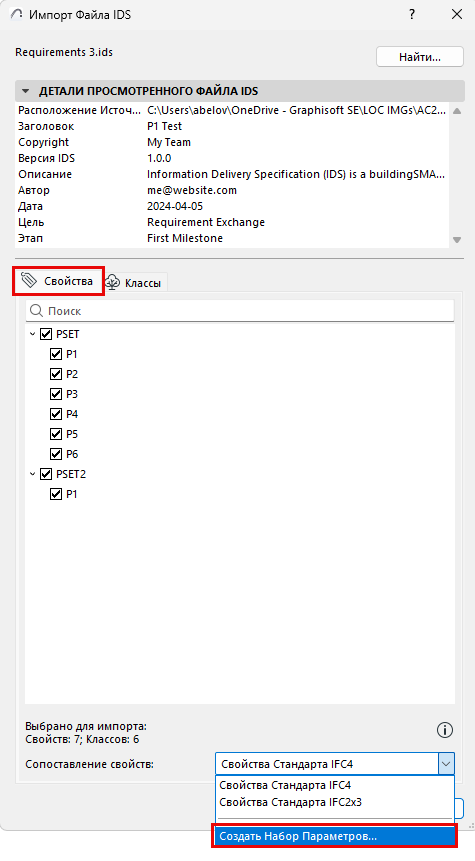

  3. В диалоге Импорта Файла IDS отображается список всех допустимых свойств и классификаций, присутствующих в файле IDS. Они приводятся в списке, даже если некоторые из них уже существуют в вашем проекте. Однако при импорте существующие свойства и классификации не будут изменены.

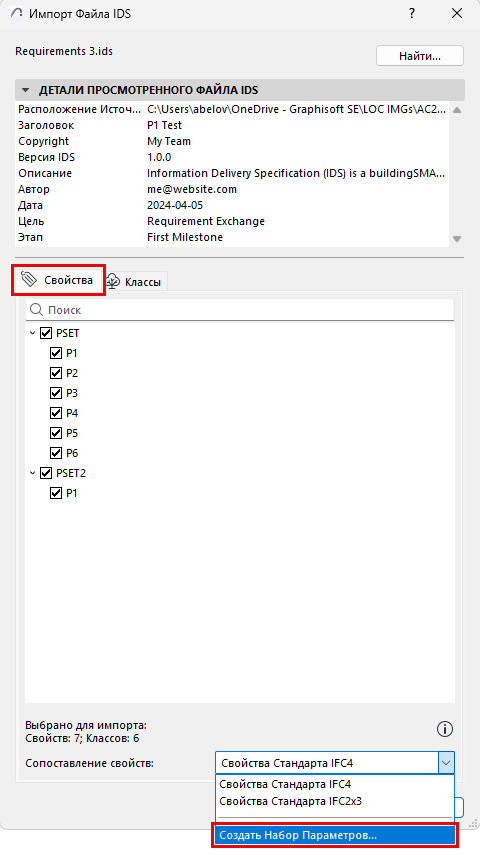

  4. Выберите из выпадающего списка преднастроенные параметры Сопоставления IFC-свойств. Вы также можете создать собственный набор параметров IFC. Импортированные свойства автоматически загружаются в выбранный преднастроенный набор Сопоставления Свойств.

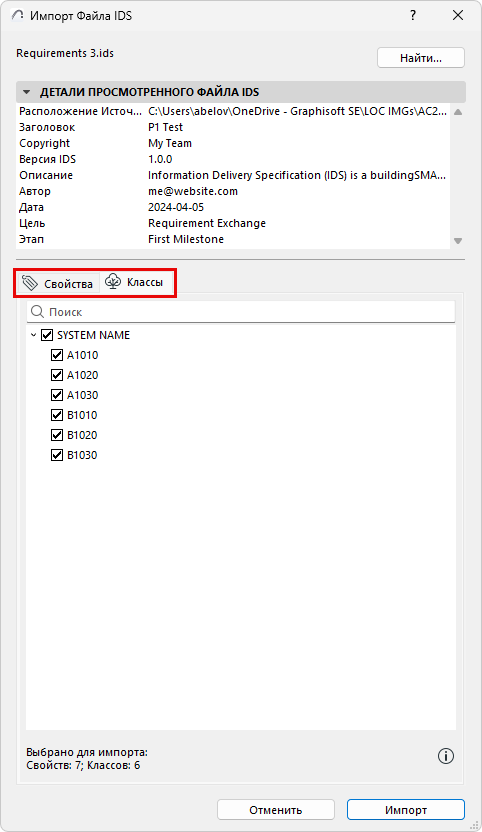

  5. Выберите свойства и классификации, которые необходимо импортировать.

  6. Нажмите кнопку Импорт.

После завершения процесса импорта результаты будут приведены в отчете о сессии. Даже если файл содержит ошибки, то расширение Импорта извлечет все доступные данные.

Дополнительную информацию можно получить на сайте Graphisoft Community: IПоддержка DS
