Импорт BIM-данных

Вы можете импортировать BIM-данные из внешних файлов проектов (PLN, PLA или TPL).

Импортируются следующие BIM-данные:

  • Классификации
  • Любые Свойства, относящиеся к Классификации
  • Предустановки “Сопоставления”  IFC-транслятора, относящиеся к Классификации:
  • Сопоставление Типов для IFC-импорта
  • Сопоставление Типов для IFC-экспорта
  • Сопоставление Свойств для IFC-экспорта
  • Сопоставление Свойств для IFC-импорта

Импорт BIM-данных из файла проекта

Воспользуйтесь командой Импорта BIM-данных, чтобы выбрать любой файл проекта, содержащий нужную Классификацию и иные данные.

  1. Активируйте команду меню Файл > Взаимодействие > Классификации и Свойства > Импортировать BIM-данные.
  2. В открывшемся диалоге Объединения BIM-данных укажите файл проекта (PLN, PLA или TPL), содержащий нужные определения Классов/Свойств/Сопоставлений IFC-трансляторов.
  3. Нажмите кнопку Открыть для импорта данных.

    См. также Условия Загрузки и Импорта BIM-данных ниже.

Загрузка Файла BIM-данных с Сайта

При помощи этой команды можно найти и загрузить преднастроенный файл данных.

Эти файлы, отвечающие различным международным стандартам, доступны на сайте Graphisoft: https://www.graphisoft.com/downloads//BIM_Data.html

  1. Активируйте команду меню Файл > Взаимодействие > Классификации и Свойства > Загрузить BIM-данные.

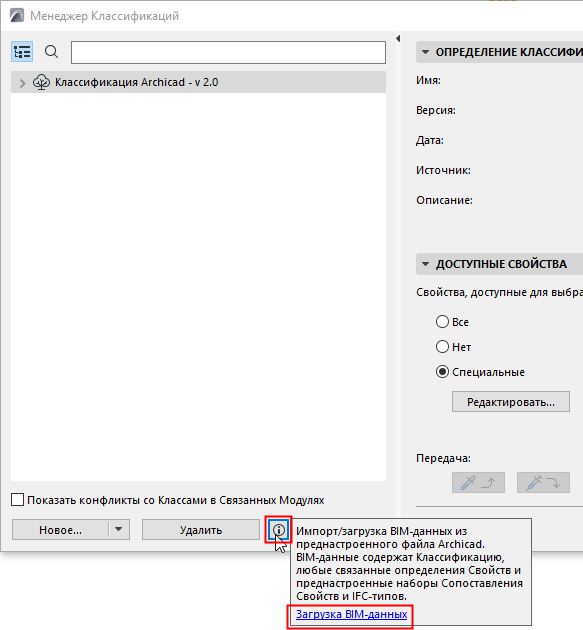

    Эта же ссылка доступна из:

    • Менеджер Классификаций
    • Менеджер Свойств
    • Диалога IFC-трансляторов

  2. Она ведет на страницу сайта Graphisoft, на которой можно выбрать файл, содержащий стандартные определения Классов/Свойств/Сопоставлений.
  3. Загруженный файл можно сохранить в любой папке.
  4. Активируйте команду меню Файл > Взаимодействие > Классификации и Свойства > Импортировать BIM-данные, чтобы указать и импортировать загруженный файл.

Условия Загрузки и Импорта BIM-данных

Функция импорта действует только при условии отсутствия импортируемых данных в текущем проекте. В противном случае появляется сообщение о сбое импорта.

Откройте Окно Отчета Archicad , чтобы увидеть список данных, вызвавших конфликт и сбой импорта.

Затем удалите из проекта дублирующиеся данные и снова воспользуйтесь командой Импорта BIM-данных.
