Импорт Облаков Точек

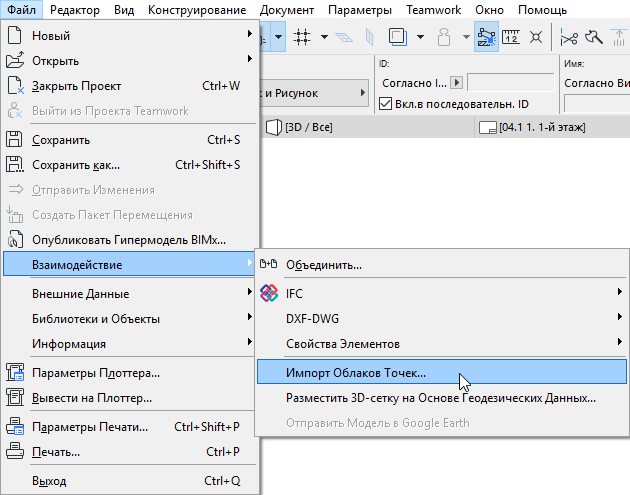

1. Активируйте команду Файл > Взаимодействие > Импорт Облаков Точек.

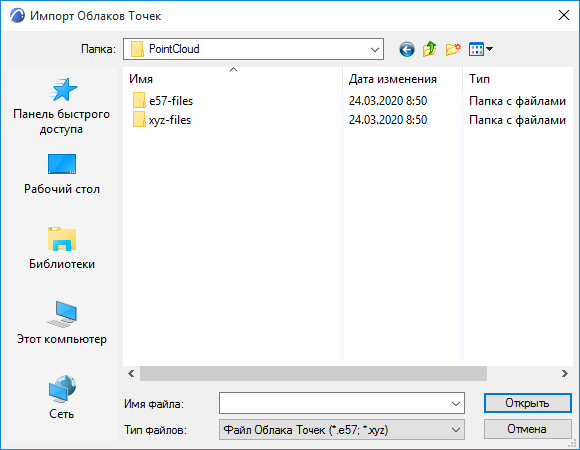

2. В открывшемся диалоге выберите один или несколько файлов облаков точек. Эти файлы должны иметь расширение .e57 или .xyz.





3. Нажмите кнопку Открыть.
4. Для файлов формата XYZ:

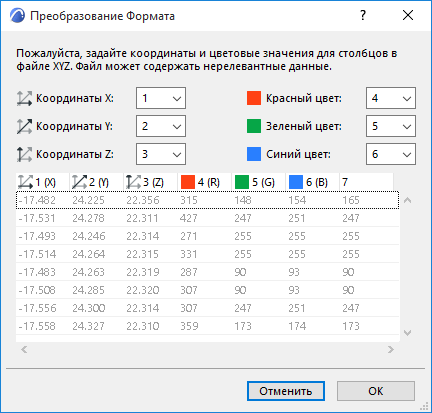

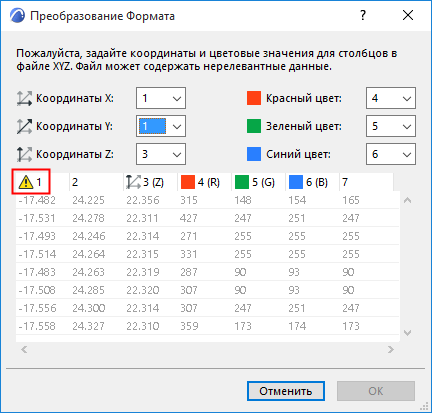

   Если какой-либо из файлов имеет расширение .xyz, появляется следующий диалог Преобразования Формата:

   Прим.: Файлы формата E57 являются стандартизированными и не требуют преобразования. При открытии этих файлов диалог Преобразования Формата не отображается.





   Этот диалог позволяет настроить (при необходимости) интерпретацию координат X, Y и Z и цветов RGB импортированного файла.

   Редактировать можно только значения, отображаемые в шести верхних полях. Для каждого поля (координат X, Y, Z и Красного, Зеленого и Синего цветов) выберите номер столбца, присутствующего в нижней части диалога. По умолчанию первые шесть столбцов пронумерованы, но некоторые столбцы могут содержать ненужные данные.

   При неправильном сопоставлении данных (например, если один и тот же столбец связан с двумя полями) кнопка ОК становится недоступна, а над столбцом отображается предупреждающий значок.





   Для получения дополнительной информации о настройке Преобразования Формата файла .xyz проконсультируйтесь со специалистом, выполнившим обмеры и создавшим файл.

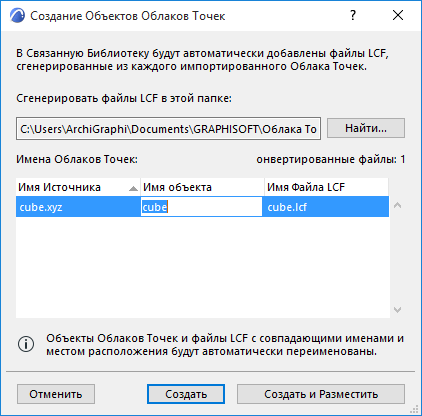

5. По окончании Преобразования Формата открывается диалог Создания Объектов Облаков Точек.





   Новые объекты Облаков Точек (список которых приводится в данном диалоге) создаются в виде файлов LCF и сохраняются в связанной библиотеке по указанному пути. При необходимости этот путь можно изменить.

6. Имя Объекта: Это наименование вновь создаваемого объекта. Наименование объекта можно изменить.
7. Выполните одно из следующих действий:
   • Нажмите кнопку Создать для создания файлов Облаков Точек без размещения объектов в проекте.
   • Нажмите кнопку Создать и Разместить, чтобы сразу разместить созданные объекты (доступно только в Индивидуальных проектах, информацию, относящуюся к проектам Teamwork, см. ниже: Размещение Объектов Облаков Точек в Проектах Teamwork.)

     Преобразование файлов Облаков Точек может занять некоторое время.

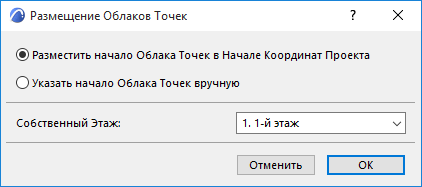

8. При нажатии кнопки Создать и Разместить отображается диалог Размещения Облаков Точек.





   В этом диалоге можно:

   • задать вариант размещения (в Начале Проектных Координат или в точке, указываемой вручную щелчком мыши)
   • назначить Собственный Этаж объектов Облаков Точек

     См. также Изменение Начала Координат Объекта Облака Точек.

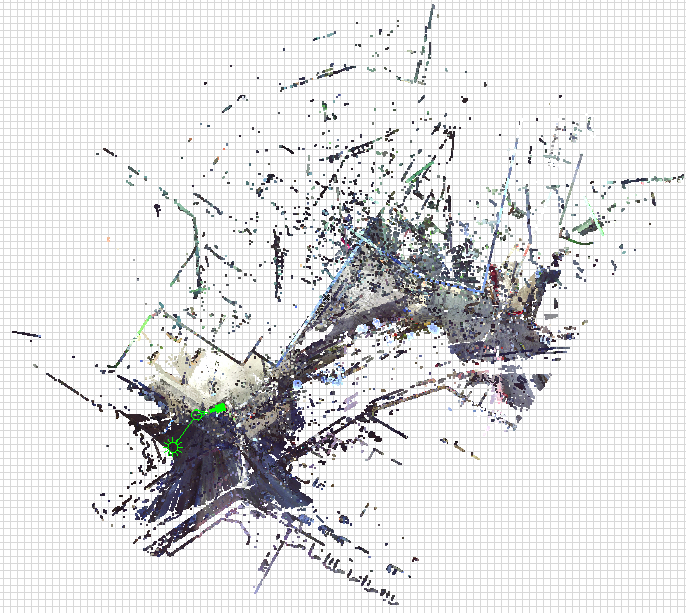

Нажмите кнопку OK, чтобы разместить объекты. Вы можете осуществлять привязку и позиционирование курсора по всем точкам созданных объектов.

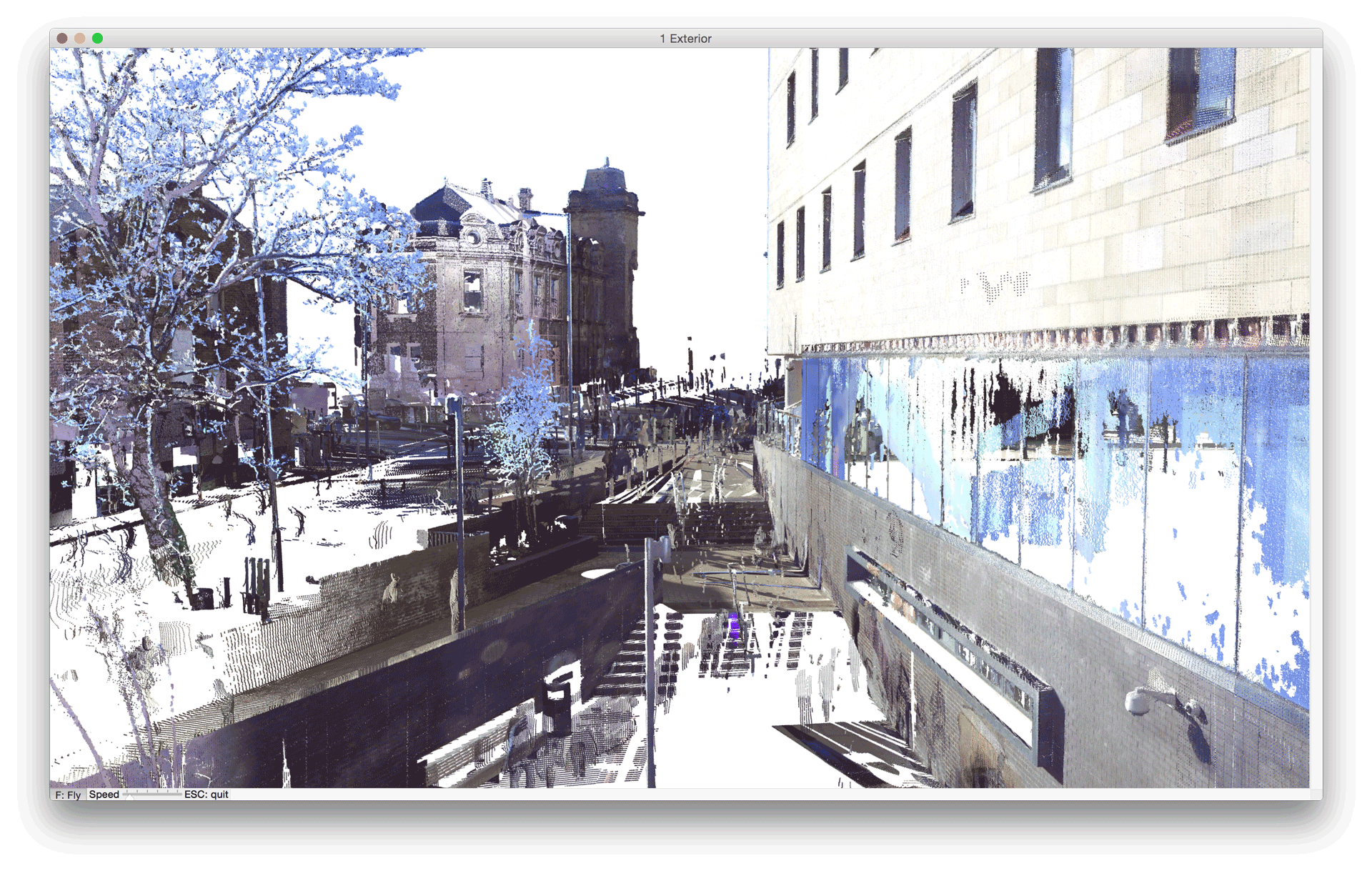

Правообладатель изображения: BAM Construct UK Ltd, www.bam.co.uk | FARO Technologies UK Ltd, www.faro.com

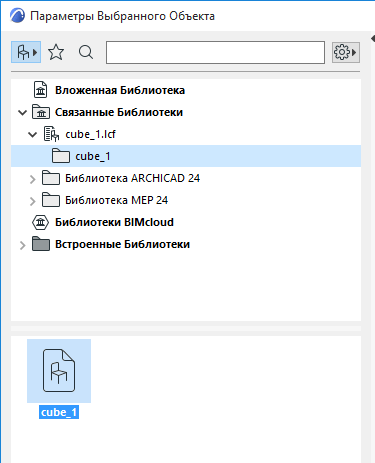

 При импорте каждого файла Облака Точек в связанной библиотеке создается новый файл LCF. Все файлы LCF можно размещать в проекте любое количество раз при помощи диалога Параметров Объекта.

Смотреть видео
